中国储能网欢迎您!     主管/主办:中国化学与物理电源行业协会储能应用分会
让你掌握储能产业最新动态!
当前位置: 首页  > 首屏 > 新闻 > 储能项目并网与调度  返回

石墨烯与金属合成超强复合材料

作者:新闻中心 来源:中国科学报 发布时间:2013-10-09 浏览:
     中国储能网讯:日前,韩国科学技术院的研究人员创造出金属和石墨烯的成层结构,得到由石墨烯与铜、镍形成的复合材料。该材料在硬度方面超过纯金属材料几百倍,其强度是纯铜材料的500倍,是纯镍材料的180倍。相关研究结果已发布在Nature Communications在线期刊上。

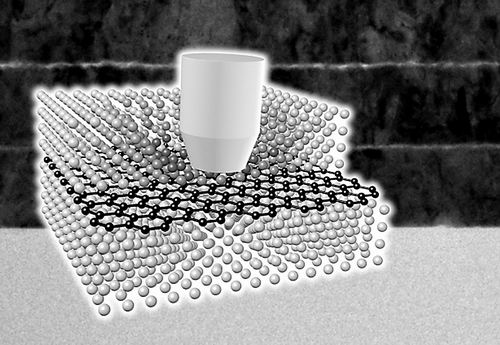

    此前,美国军队军备研发和工程中心也曾开发出一种石墨烯金属纳米材料,但在提高材料强度方面却是失败的。为了使石墨烯金属纳米材料的强度最大化,韩国科学技术院的研究团队使用化学气相沉积(CVD)在金属沉积衬底上生长出单层石墨烯,然后再沉积上金属单层,通过重复这些步骤,最终得到石墨烯金属多层结构的复合材料。

    通过透射电镜、分子动力学模拟等微观压缩试验显示,晶面间距为70nm的铜—石墨烯多层材料,拉伸强度是纯铜的500倍(1.5 GPa);镍—石墨烯多层材料的晶面间距为100 nm,拉伸强度是纯镍的180倍(4.0 GPa)。晶面间距与材料强度之间存在显著关联:间距越小,使得位错运动越难,从而提升了材料强度。该复合材料表现出超过传统金属—金属多层次材料的强度。如果该工艺应用于产业界,将使得汽车及飞机的质量更轻、燃油效率更高。此外,还可用作核反应堆等的涂层。
分享到:

关键字:石墨烯 金属 合成

中国储能网版权说明:

1、凡注明来源为“中国储能网:xxx(署名)”,除与中国储能网签署内容授权协议的网站外,未经本网授权,任何单位及个人不得转载、摘编或以其它方式使用上述作品。

2、凡本网注明“来源:xxx(非中国储能网)”的作品,均转载与其他媒体,目的在于传播更多信息,但并不代表中国储能网赞同其观点、立场或证实其描述。其他媒体如需转载,请与稿件来源方联系,如产生任何版权问题与本网无关。

3、如因作品内容、版权以及引用的图片(或配图)内容仅供参考,如有涉及版权问题,可联系我们直接删除处理。请在30日内进行。

4、有关作品版权事宜请联系:13661266197、 邮箱:ly83518@126.com
