DL/T 5810-2020 《电化学储能电站接入电网设计规范》

张宇 国网上海市电力公司电力科学研究院

摘要：DL/T5810-2020《电化学储能电站接入电网设计规范》自批准发布以来，受到业内广泛关注。为便于广大设计、施工、科研、学校等单位有关人员在使用本规范时能够准确理解和执行条文规定，本文从标准的编制背景和意义、适用范围、主要内容等出发，对标准的具体内容进行详细解读，使标准使用人员能更准确地理解标准条文，为电化学储能电站安全可靠接入电网保驾护航。

一、编制背景及意义

近年来，随着电池成本持续下降和循环寿命稳步提升，电化学储能电站得到快速发展，在电网中的应用场景日益丰富，投运规模增长迅猛，单站规模已达百兆瓦级。因此亟需制定针对电化学储能电站接入电网设计环节的行业标准，以提高电化学储能电站的技术管理水平，从而促进行业健康、可持续发展。

二、标准解读

1、标准主要内容

本标准参照《工程建设标准编写规定》的要求编写。标准正文设6章，包括：总则、术语、基本规定、接入系统条件、一次系统设计和二次系统设计。

2、标准适用范围

本标准适用于通过35kV及以上电压等级接入公共电网的新建、改建和扩建电化学储能电站接入电网设计。本标准对电化学储能电站的容量配置、功能配置、一次系统、二次系统和监控系统设计等方面做出规范性要求。

3、主要内容解读

3.1 总则

1.0.2 本规范适用于通过35kV及以上电压等级接入公共电网的新建、改建和扩建电化学储能电站接入电网设计。

本规范适用于35kV及以上电压等级、接入公共电网的电化学储能电站接入设计。10kV及以下电压等级的电化学储能电站接入设计要求在DL/T 5816-2020 《分布式电化学储能系统接入配电网设计规范》中给予规定。

1.0.3 电化学储能电站接入电网设计应从全局出发，统筹兼顾，按照建设规模、工程特点、发展规划和电网条件，通过技术经济比较确定设计方案。

电化学储能电站接入设计应统筹考虑各方面因素，通过技术经济比较确定设计方案。

3.2 术语

本标准共有7个术语和定义。其中电化学储能系统、电化学储能电站是本规范主要的设计对象；并网点、公共连接点是一次系统和二次系统设计的基准点；储能变流器、电化学储能电站监控系统和电池管理系统是电化学储能电站的主要设备。

3.3 基本规定

3.0.2 电化学储能电站接入电网设计，应保障储能电站在电能质量、有功功率控制、无功功率与电压调节、电网适应性、故障穿越能力、接地和安全标识等方面符合现行国家标准《电化学储能系统接入电网技术规定》GB/T 36547的规定。

GB/T 36547《电化学储能系统接入电网技术规定》对电化学储能电站接入电网的各方面做出了规定，是本规范条文的重要参考依据。

3.4 接入系统条件

4.1.2 接入系统条件应包括电网现况、电网发展规划和电化学储能电站概况。

接入系统条件应兼顾电网现状和电网发展规划，以合理确定电化学储能电站的选址定容和接入方案。

3.5 一次系统设计

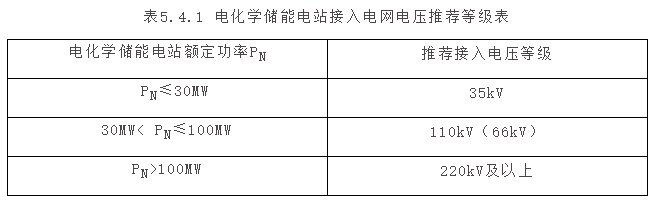

5.4.1 电化学储能电站接入电网的电压等级应按照安全性、灵活性、经济性的原则，根据电化学储能电站容量、上级变压器及线路可接纳能力、接入电网条件等因素，经过综合比选后确定，不同额定功率储能电站接入电网的电压等级宜按表5.4.1确定。

表5.4.1给出了按照电化学储能电站规模大小，推荐的接入电压等级，供电化学储能电站接入电网设计参考。电化学储能电站接入电网的电压等级与电站的容量、电网的具体情况有关，在实际工程设计中可根据电网实际情况及站址情况，对接入电压等级作上下调整。在满足应用需求的情况下，经过技术经济比较，采用低电压等级接入优于高电压等级接入时，应采用低电压等级接入。

3.6 二次系统设计

6.2.2 电化学储能电站涉网保护应满足以下规定：

1 储能电站涉网保护的配置及整定应与电网侧保护相适应，与电网侧重合闸策略相协调。

2 储能电站涉网保护的配置及整定应与储能电站的低/高电压穿越特性要求相配合。

3 采用专线方式接入的储能系统宜配置光纤电流差动保护或方向保护作为主保护，配置电流电压保护作为后备保护。

4 采用线变组方式接入的储能系统，应按照电压等级配置相应的变压器保护装置。其中35kV、容量在10MWA及以上的变压器，采用纵差保护。电压为220kV及以上的变压器装设数字式保护时，除非电量保护外，应采用双重化保护配置，当断路器具有两组跳闸线圈时，两套保护宜分别动作于断路器的一组跳闸线圈。

5 应配置独立的防孤岛保护，应具备快速检测孤岛且立即断开与电网连接的能力，防孤岛动作时间应不大于2s。

电化学储能电站涉网保护的具体技术指标参照GB/T 36558-2018《电力系统电化学储能系统通用技术条件》中的第7.6.4部分“涉网保护”等相关内容。储能电站低/高电压穿越能力应符合GB/T 36547-2018《电化学储能系统接入电网技术规定》第7.2部分“故障穿越”的规定，正确发挥储能电站低/高电压穿越能力。

三、结束语

本文从标准的编制背景和意义、适用范围、主要内容等方面对DL/T 5810-2020 《电化学储能电站接入电网设计规范》进行了全面解读。本标准于2018年立项，2019年12月报批，2020年10月正式批准发布。希望本标准的颁布实施，能够正确引导国内电化学储能电站的规划和建设。2030碳达峰目标设定后，储能将迎来新一轮发展热潮。我们希望与业内同行共同努力，不断夯实储能标准化基础。

限于编写组水平有限，如发现标准中有不当之处，请及时向全国电力储能标准化委员会和中国电力企业联合会反馈。
