中国储能网讯：项目中压系统的初步设计的结构形式采用IEC 62271-212类型的滑撬式变电站，中压侧采用户外环网柜。

变压器容量为：4套 双分裂 6560kVA@30℃+1套 双绕组 3280kVA@30℃

环网柜为典型的24kV 630A 20kA  2路负荷开关（手动操作）+1路断路器（电动操作）方案

其中断路器配置50/51/51N保护功能，没有配置50N保护功能很好，具体保护功能详见《ANSI 设备代码》

断路器接线的表达方式稍微有点奇怪，在上隔离和出线端布置了两套联锁的接地开关，这和实际供货产品存在不一致。

BIL 125kV，环进环出和断路器馈线均未见配置中压避雷器，不滥用中压避雷器很好。

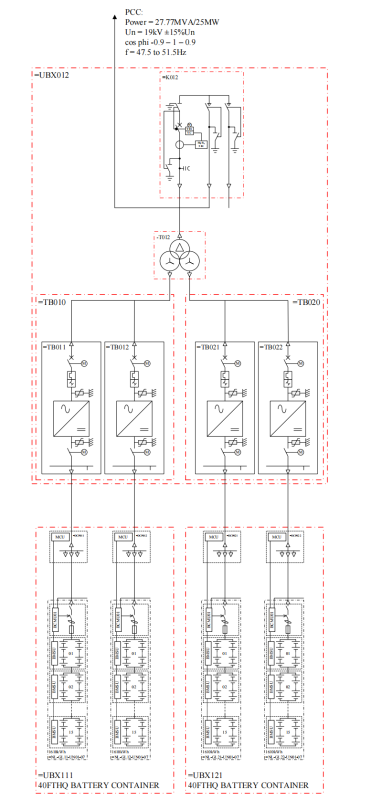

图1 典型升压变流单线图

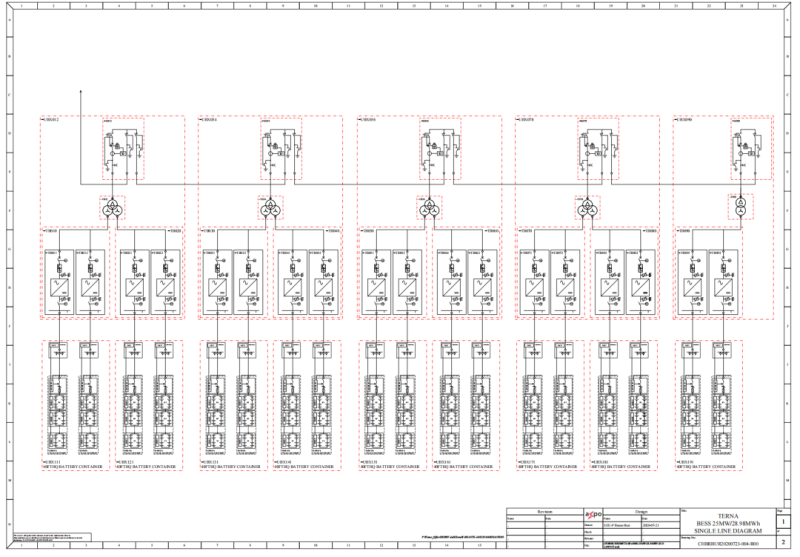

图2 25MW/28.98MWh系统单线图

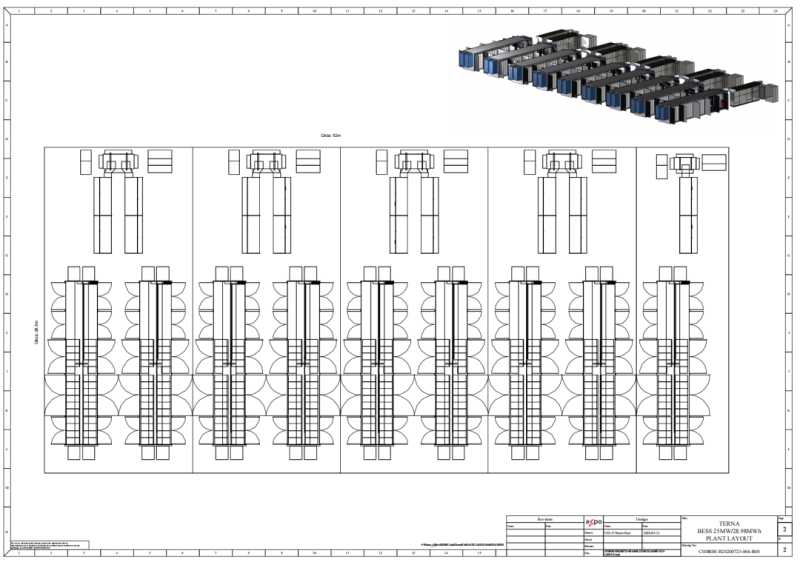

图3 25MW/28.98MWh系统布置图
