中国储能网讯：储能电站接入的变电站35kV侧母线新增：

1面 储能站进线柜（至储能电站）

1面 FC调频柜（至单调谐滤波器），根据具体项目情况可能有所不同

储能电站场区内的中压侧设备

1座 配电舱：含储能站进线、含储能站出线、计量柜、母线设备柜含过电压保护及电压互感器、为场区内设备供电的辅助电源变压器

4座 PCS及升压舱：含升压干式变压器、环网柜、PCS

电缆

储能电站至接入的变电站电缆规格为 ZR-YJV22-3×185 (26/35 kV)，电缆长度为550m。

储能电站35kV中压系统的短路水平由接入的电网的情况决定。以国家电网为例，其变电站内35kV母线短路水平的上限为 31.5kA或25kA【1】，在实际应用中35kV母线上的设备选择31.5kA居多。储能电站的场区与风电场及光伏电站相比，场区距离接入变电站更近，因此场区内的设备位置实际的短路电流通常更加接近变电站内35kV母线的短路水平。

从电气主接线来看，线路通常采用不分段的单射接线汇流后接入变电站。

线路近变电站侧配置计量及过电压保护。

储能升压变流单元的视在容量为2750kVA，变压器选用干变，采用熔断器及负荷开关组合电器环网柜作为保护手段。

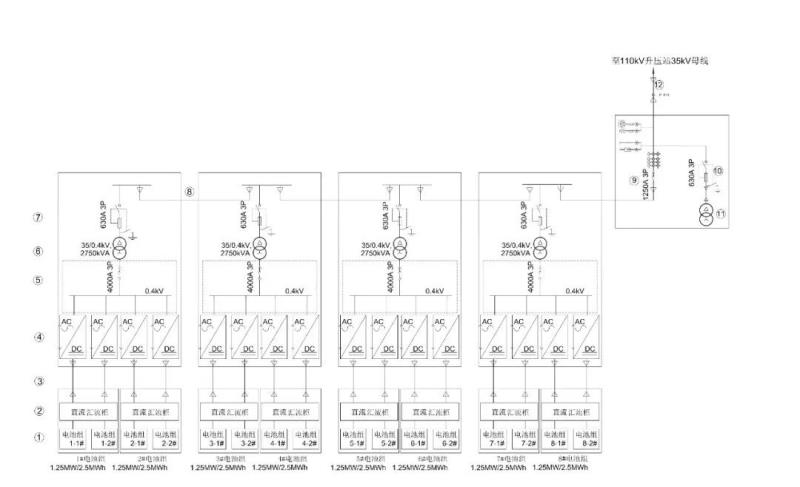

图1 典型新能源配套储能电站电气主接线 10MW/20MWh

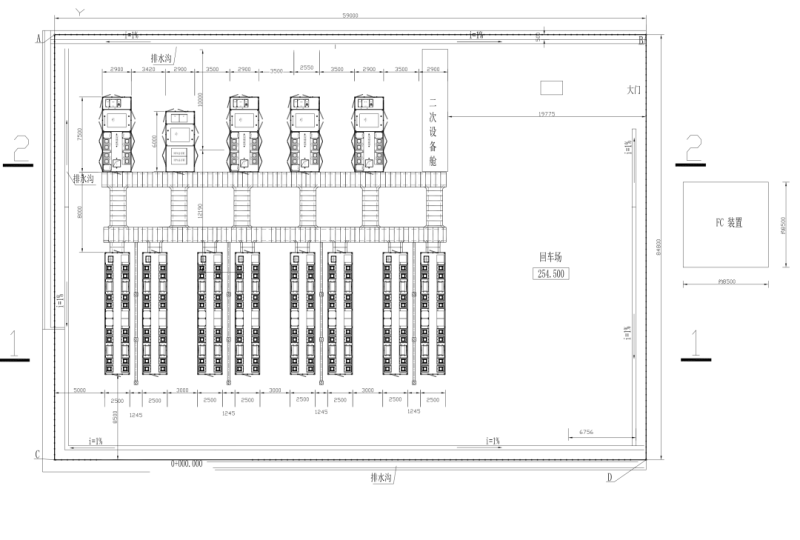

图2 典型新能源配套储能电站布置图10MW/20MWh

参考文献：

【1】Q/GDW 10370-2016 配电网技术导则
