中国储能网讯：一、储能集装箱淋雨测试系统方案背景

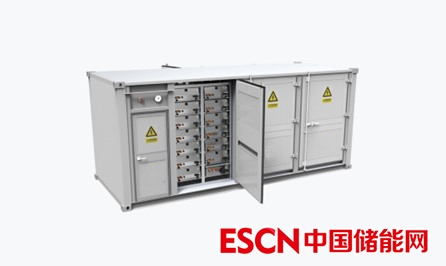

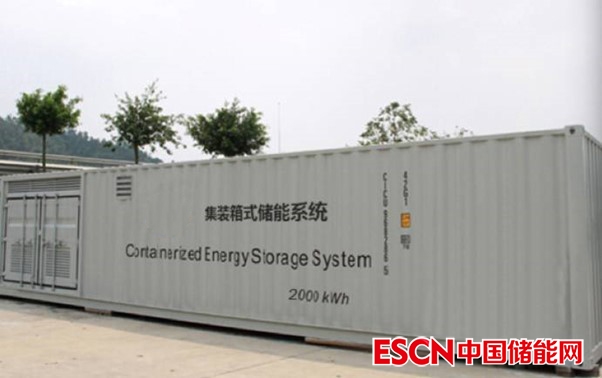

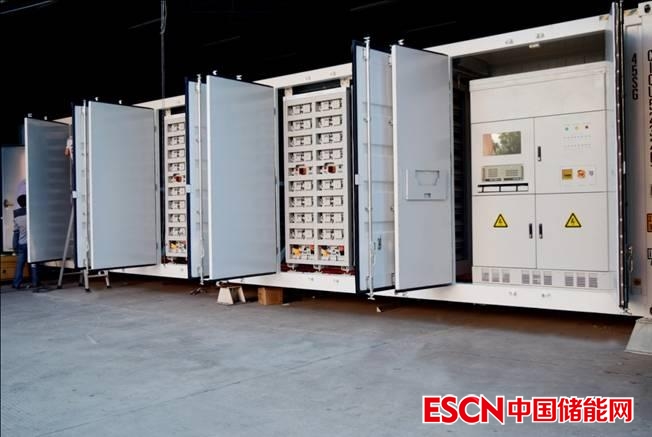

（一）、随着新能源领域的迅速发展，各种与储能相关的技术也开始发展起来，各种应用，尤其是以集装箱式的储能设备更是被加以应用，在风、光、储、充领域更上应用广泛。集装箱以单门，多门，多窗，多接口，独立空间，要求控温，控湿度，对储能集装箱要求防腐，防尘，防雨（水）等。

（二）、集装箱在海运过程中，路途长久，可能会遭遇长期雨水的侵蚀。过去有很多客户曾因为货物受潮而屡遭客户投诉，甚至退货，损失几万甚至上百万。更有甚者，因货物发霉而被当地海关要求就地销毁，损失大量货物还要交纳焚烧费。有的则因为货物生锈、受腐蚀而丢失订单。如何检测集装箱的防水性能是否达到货运商需要的标准，这成为了许多生产商要考虑的问题。

（三）、由于储能集装箱的体积庞大，品种多样化，要想进行全方位的淋雨测试，必须要选用适合更大尺寸的淋雨装置。三木科技公司通过与全球集装箱龙头公司、全球光伏储能龙头公司合作，根据其提供的尺寸开发出较完善的淋雨测试系统。

二、符合标准

GB4208-2017 外壳防护等级（IP 代码）中 IPX5、IPX6 防护等级；

IEC 60529:2013 外壳防护等级（IP 代码）中 IPX5、IPX6 防护等级；

ISO20653:2006 道路车辆-防护等级（IP 代码）-电气设备对外来物、水和接触防 护中IPX5、IPX6 防护等级；

GB2423.38-2005 电工电子产品环境试验第 2 部分 试验 R 水试验方法与导则中IPX5、IPX6 防护等级；

IEC60068-2-18：2000 电工电子产品环境试验第 2 部分 试验 R 水试验方法与导则中 IPX5、IPX6 防护等级。

三、方案介绍

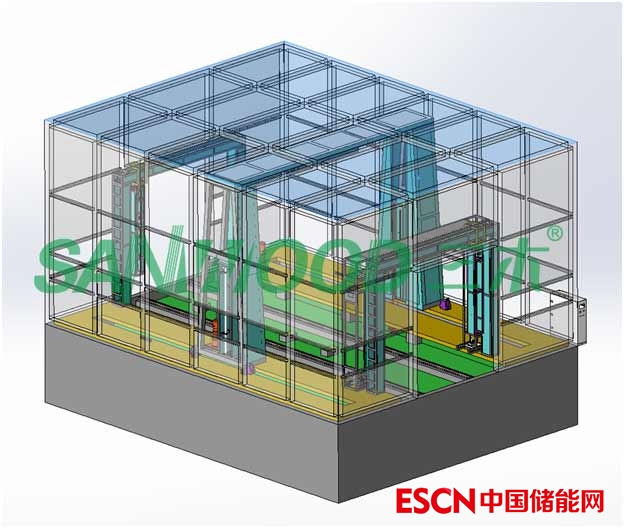

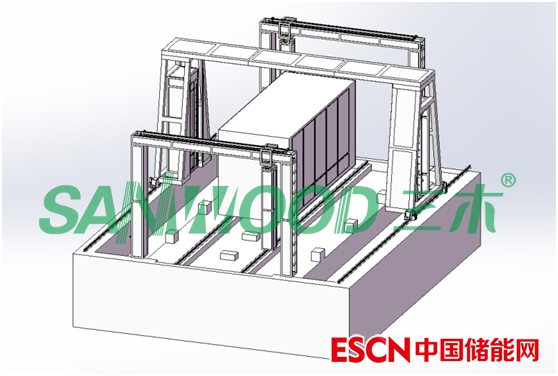

该方案采用多喷枪自动扫动的喷水方式，对集装箱进行全方位的淋水检测。通过在前后左右四个方位布局，每个方位布局三个IPX5及IPX6的喷嘴来喷淋试样。每个方位的机架可自动感应试样距离，调节喷水距离，使满足达到2.5-3米的防水测试标准。

集装箱储能淋雨测试系统主要是由喷淋系统、补回水系统、排污系统、、电控系统、监控系统、风干系统、工控系统等七大系统组成；

【自动喷水】 为保证全方位的喷淋效果，三木根据集装箱的样式，重新设计喷水方式。前后喷枪采用左右扫动式喷水，顶部喷枪采用前后扫动式喷水，左右两端喷嘴采用上下扫动式喷水。

【自动调距】 安装喷嘴的机架安装有感应器，可根据设定参数自动调整与集装箱的喷水距离，大小试样皆适用。

【自动恒流】 采用精密电子流量传感器(流量范围:10-100㎡/h),精度1%。自动恒流控制流量。

【风干系统】 可采用高温干燥和高速风两种方式，对淋雨测试后的集装箱、车辆进行干燥，清洁处理。

【行速可调】 采用不锈钢齿轮+链条做传动结构，承载功能强；同时可在触控屏上设置行进速度，方便快捷。

【远程监控】 可以通过无线网络远程技术进行读取设备各运行状态，以最快的速度准确判断设备故障，提供最快速的维修服务。可以通过手机APP随时查看设备运行状态。

【数据云存】通过自动扫描装置，将每一个集装箱的信息，进行管理，从而对每次的测试结果，时间，箱体信息进行存储，存入云系统，用户可根据系统提供数据，快速查询产品资料，跟踪产品信息。

四、方案价值

集装箱淋雨试验的设计，为国内做集装箱的企业提供了有利的检测手段，对品质环节的把控有了更好的技术保证；该装置也可用于检测集装箱等产品的使用寿命，可观察货柜在不同年限后的防护性能；通过这个防水检测环节，可减少不良货柜的出货量，降低了因不良货柜运输造成意外损失的风险。

同时，该方案也可为类似的大体积、大重量的产品防水检测提供了参考依据。

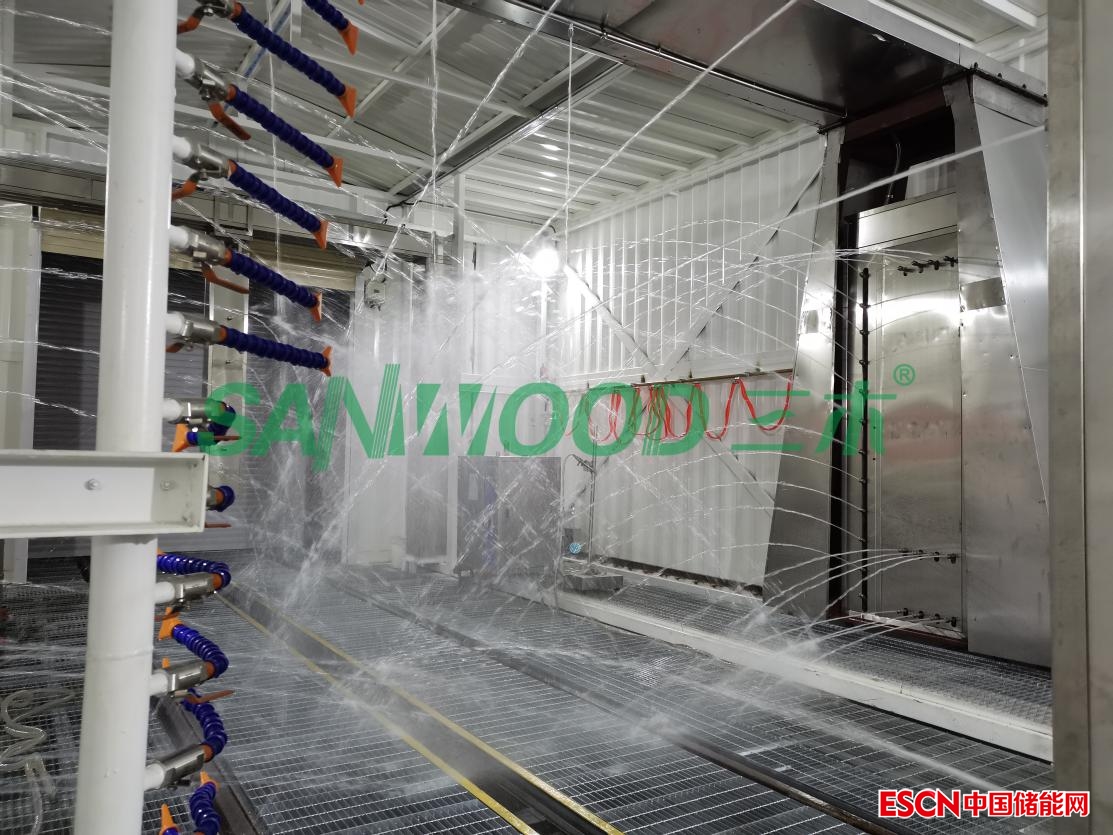

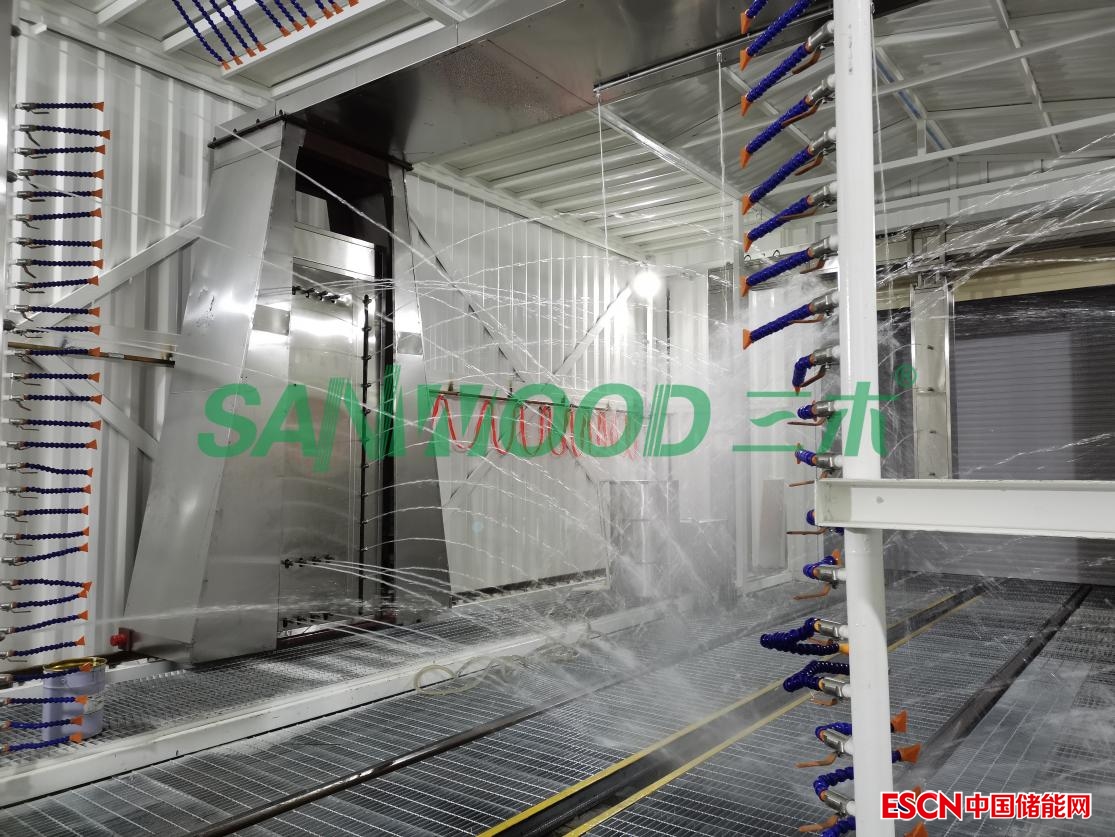

五、产品内部图

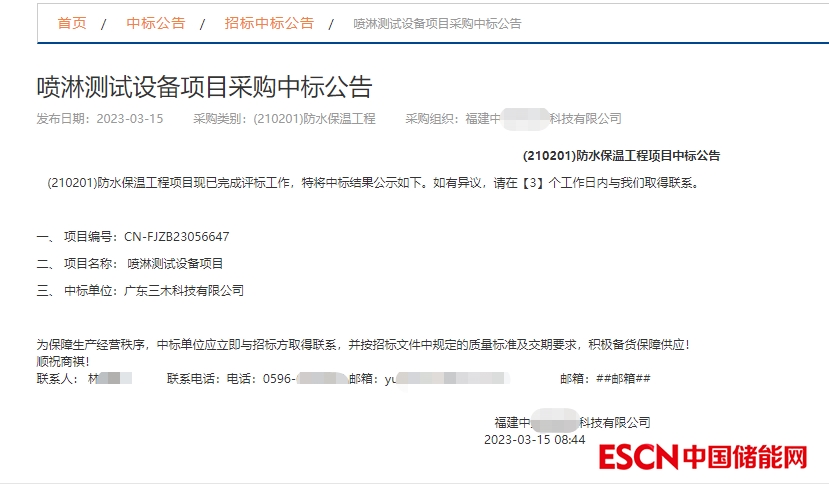

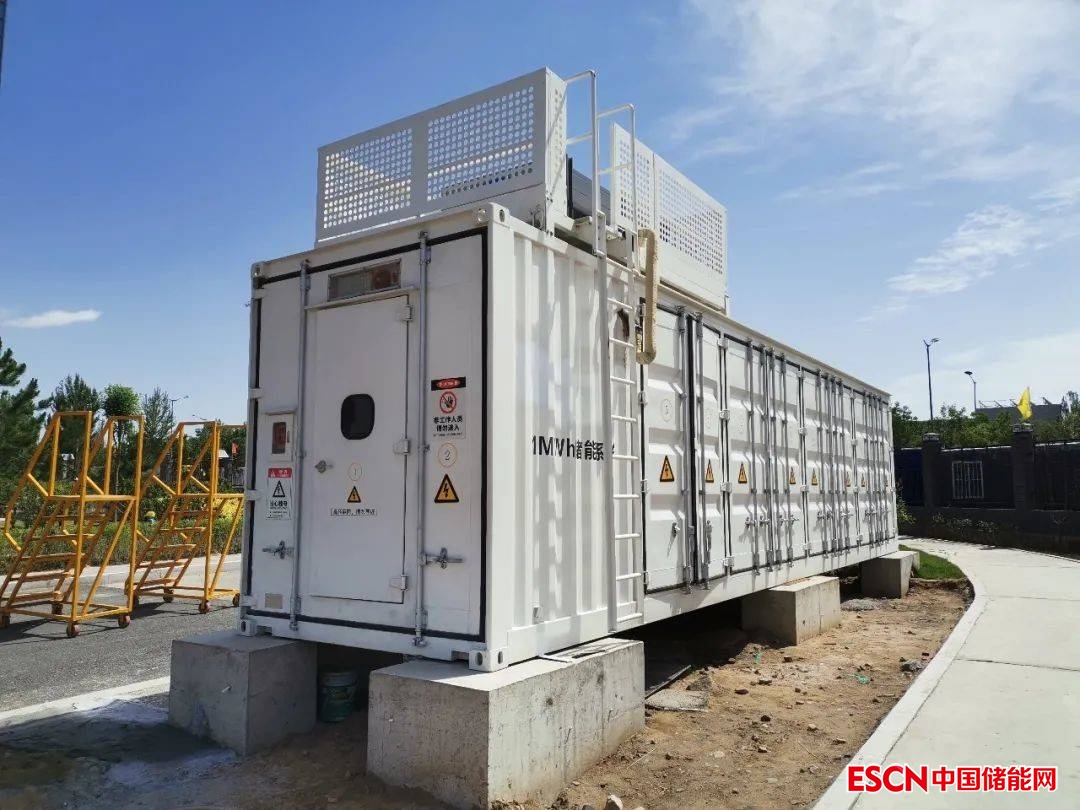

六、成功案例

三木科技可以根据国际标准、国标、行业标准，来研制不同应用场景下的环境可靠性试验设备及测试仪器，为储能客户提供目前市场空白的可靠性设备及服务。
