中国储能网讯：鲁能海西国家多能互补集成优化示范工程是国家首批多能互补示范项目之一，是集风电、光伏、光热、储能于一体的科技创新项目，也是集可复制性、引领性、先进性、经济性、示范性于一体的国家能源重点示范项目。其次，也是最令我自豪的一点——它是我们西北院设计的！接下来，我就带大家一起去领略一下它的无限风光吧！
项目地址
青海省海西州格尔木市境内
装机容量
总装机容量700兆瓦，其中风电400兆瓦，光伏200兆瓦，光热50兆瓦，储能50兆瓦。
全场鸟瞰效果图（不含风电场）
该项目于2017年6月开工，成为国家首个正式建设的集风光热储于一体的多能互补科技创新项目。预计于2018年底全部建成并网发电。
开工奠基仪式
/ 为什么建该项目？/
近年来，因新能源建设集中、电网送出能力有限，我国新能源弃电问题日益突出。
该项目旨在将风电、光伏、光热和储能结合起来，形成风、光、热、储多种能源的优化组合，以有效解决用电高峰期和低谷期电力输出的不平衡问题，提高能源利用效率，优化新能源电力品质，增强电力输出功率的稳定性，提升电力系统消纳风电、光伏发电等间歇性可再生能源的能力和综合效益。
此时此地
Wish you were here.
格尔木
/ 这项目牛在哪儿？/
该项目包含风电场、光伏电站、光热电站、储能电站、330千伏汇集站和国家级多能互补运行控制中心6个部分。其中，光伏电站、光热电站、储能电站、330千伏汇集站和国家级多能互补运行控制中心均位于格尔木市光伏发电园区内，风电场位于格尔木市东的大格勒乡境内。在该项目中，风电、光伏、光热、储能作为一个电站整体，通过采用联合调度技术，可实现以下功能：
实现功能
建立多种发电类型的联合发电数据采集与通信框架；
实现风光热储全景监视可视化展示；
实现风电、光伏、光热、储能多种能源的有功协调控制；
实现SVG、风光热储等多种无功电源的协同控制；
实现风光热储日前计划编制；
实现风光热储信息的多维度评价。
通过多能互补联合运行后，可有效减轻电网调峰压力。考虑出力限额与青海省负荷曲线匹配，本项目通过储能和光热联合调节，将大幅降低限电比例！
项目系统全解析
壹
风电场
风电场包含南北两个风场，北风场占地约36.3平方千米，南风场占地约56.8平方千米。
南北两个风电场各新建1座110千伏升压变电站。每台风力发电机组产生的电力，通过35千伏集电线路汇集至110千伏升压站，然后通过110千伏架空线路输送至330千伏汇集站。

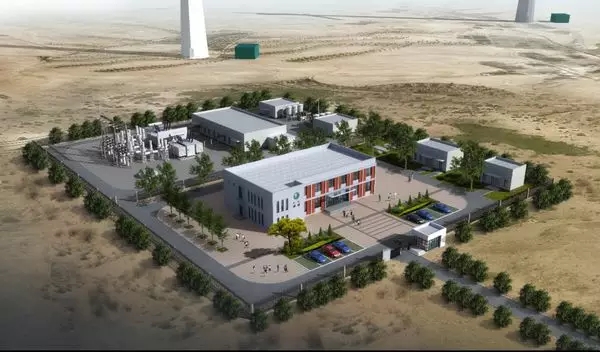

风电场110千伏升压站效果图
贰
光伏电站
光伏电站位于格尔木市光伏发电园区北侧，占地面积约338公顷，厂区形状为矩形。
光伏电站产生的电力通过35千伏集电线路送至330千伏汇集站。

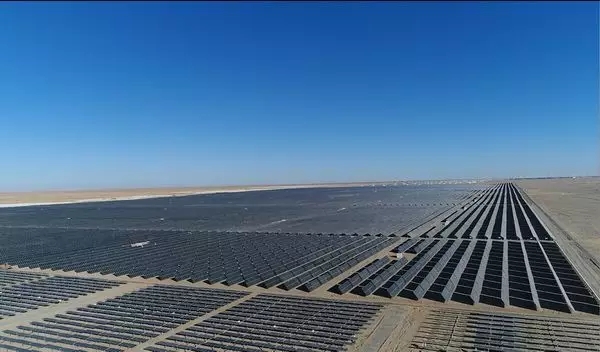

光伏电站航拍图
叁
光热电站
光热电站位于光伏电站南侧，采用塔式熔盐技术，储热时长为12小时。

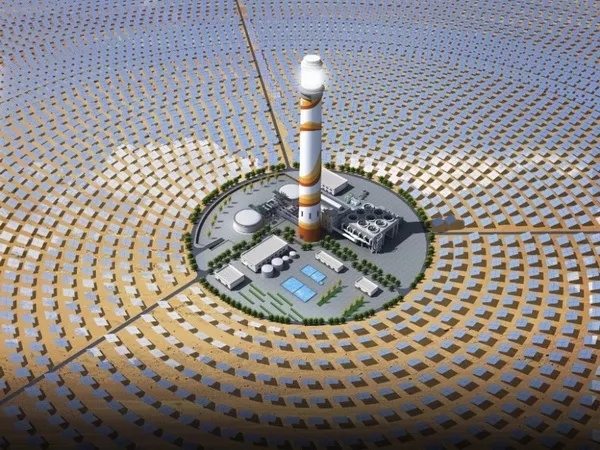

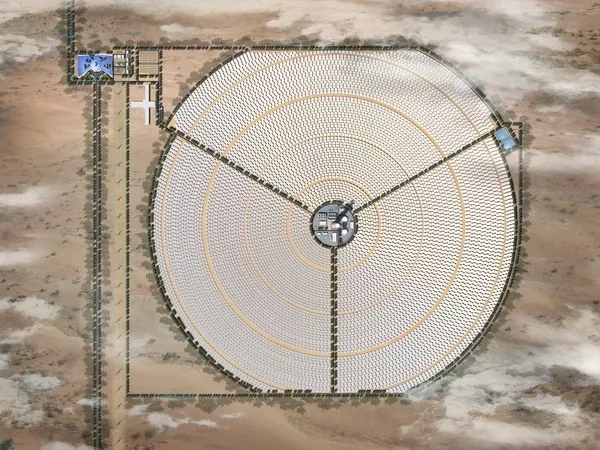

光热电站鸟瞰效果图
光热电站产生的电力通过110千伏地埋电缆送至330千伏汇集站。
光热电站平面布置图
光热电站储热系统通过削峰填谷储能，增强光热电站对太阳辐射及电网负荷变化的适应性。

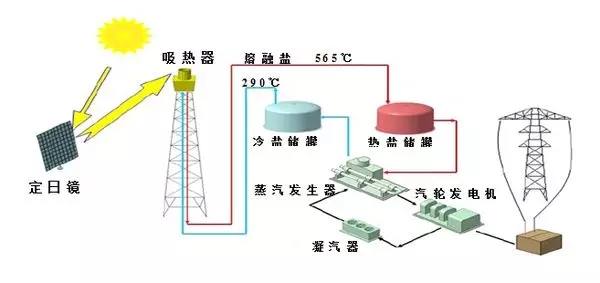

光热电站系统示意图
肆
储能电站
储能电站在光热用地范围的西北角，毗邻330千伏汇集站，占地面积约100公顷。
储能电站平面位置示意图

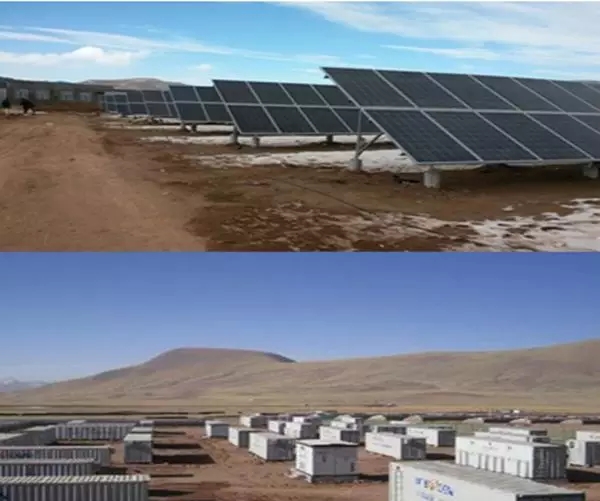

储能电站采用电化学储能和机械储能混装的模式，产生的电力通过35千伏集电线路送至330千伏汇集站。

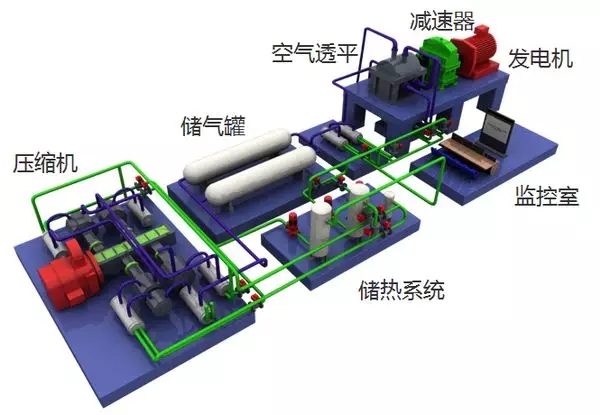

机械储能系统示意图
电化学储能示意图
伍
330千伏汇集站
330千伏汇集站位于储能电站西侧，风电场、光伏、光热和储能电站产生的电能通过本站汇集、升压，统一并网。

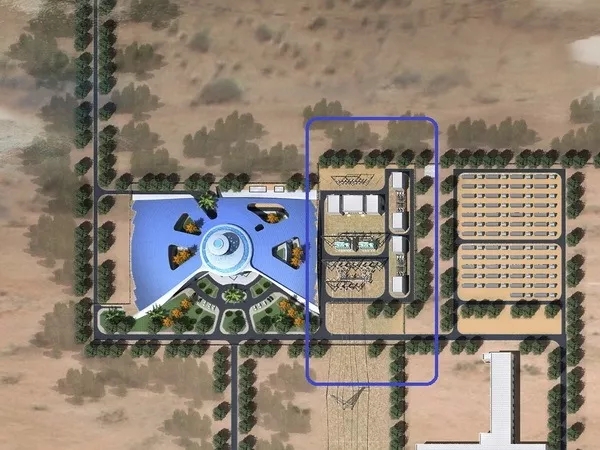

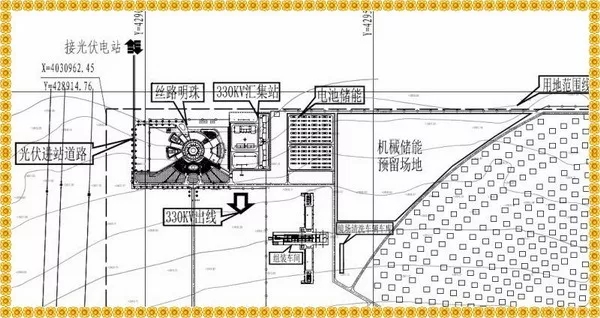

330千伏汇集站平面图（蓝框部分）
330千伏汇集站设330千伏、110千伏、35千伏三级电压，实现与风电、光伏、光热、储能电站的连接。

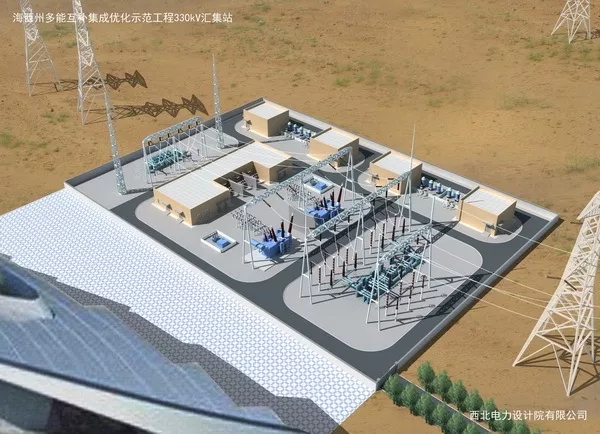

330千伏汇集站鸟瞰图
陆
丝路明珠
国家级多能互补运行控制中心，又称“丝路明珠”，位于330千伏汇集站西侧。运控中心占地14700平方米，总建筑面积6894平方米。

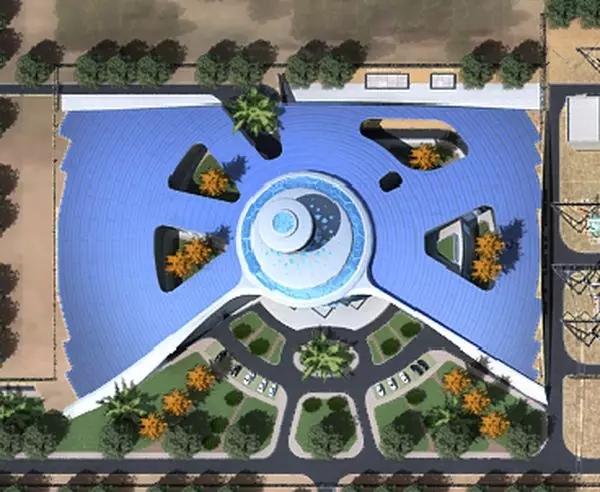

运控中心鸟瞰示意图
通过项目内部优化，整体预测出力计划上报调度中心，调度中心命令仅下达至“丝路明珠”，在“丝路明珠”建设综合能源管控系统，对风光热储电站的信息实时采集，统一调度。

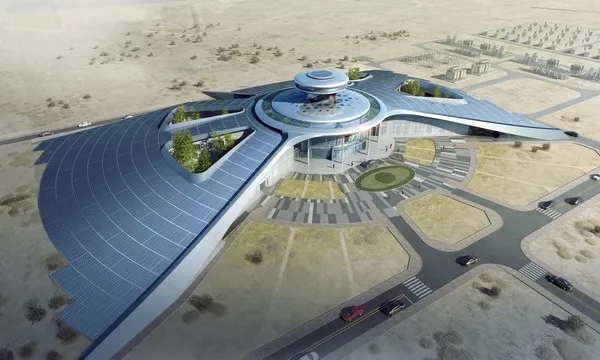

国家级多能互补运行控制中心
丝路明珠项目以“绿色、生态、节能、健康”为的建筑设计指导理念，以“四节一环保和近零排放”为设计宗旨，集展览展示、办公、住宿、生活为一体，表层整体覆盖光伏板，集中体现先进的节能环保理念、优美的生态环境、丰富的生产管理功能等特色。
柒
结语
鲁能海西国家多能互补集成优化示范工程的建设，是贯彻落实2016年8月23日习近平总书记关于加快青海省清洁能源建设重要讲话精神的有效实践。
国家级多能互补运行控制中心
该项目建成后，不仅可为地区和企业提供清洁、廉价、可靠的电力支持，对优化区域能源结构，改善生态环境，实现清洁发展也将起到积极的推动作用。作为该项目的设计方，西北院也将因此在多能互补市场取得先发优势，树立良好的品牌示范效应。
