摘要：针对并网运行的直流微网低电压穿越问题，分析了光储荷直流微网系统构成及运行原理，得出了直流母线电压解析表达式。基于不同电压跌落幅度及变流器最大承载电流限制，提出了一种计及光储荷特性的母线电压分层协调控制策略，依据母线电压波动幅度和微网功率状态，综合调整各单元运行模式来实现系统低电压穿越，提升了系统低电压穿越期间功率平衡及直流母线电压稳定水平。最后通过MATLAB/Simulink平台搭建仿真实例，验证了所提低电压穿越控制策略的可行性和对直流母线电压更好的控制效果。

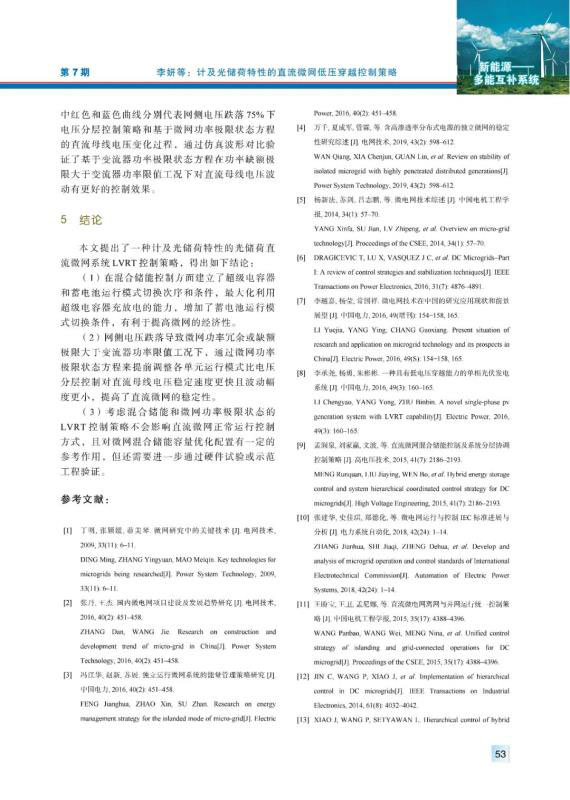

结论：本文提出了一种计及光储荷特性的光储荷直流微网系统LVRT控制策略，得出如下结论：

（1）在混合储能控制方面建立了超级电容器和蓄电池运行模式切换次序和条件，最大化利用超级电容器充放电的能力，增加了蓄电池运行模式切换条件，有利于提高微网的经济性。

（2）网侧电压跌落导致微网功率冗余或缺额极限大于变流器功率限值工况下，通过微网功率极限状态方程来提前调整各单元运行模式比电压分层控制对直流母线电压稳定速度更快且波动幅度更小，提高了直流微网的稳定性。

（3）考虑混合储能和微网功率极限状态的LVRT控制策略不会影响直流微网正常运行控制方式，且对微网混合储能容量优化配置有一定的参考作用，但还需要进一步通过硬件试验或示范工程验证。

引文信息

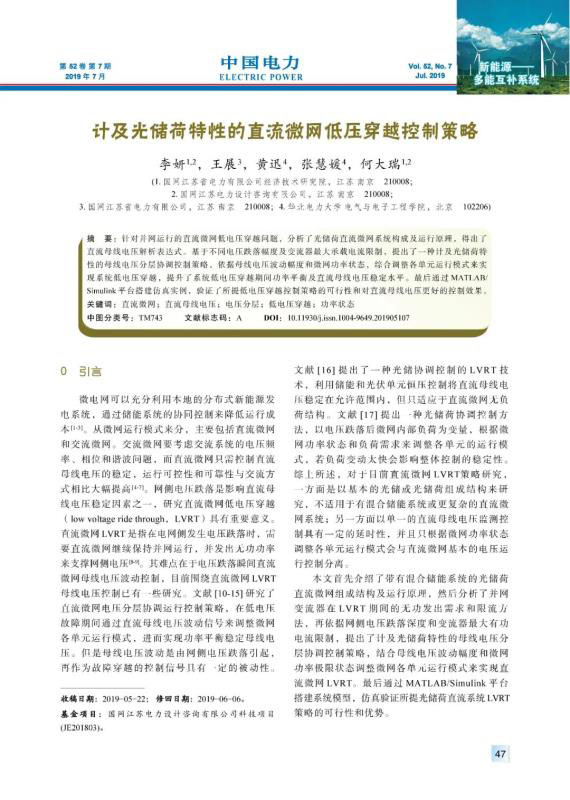

李妍, 王展, 黄迅, 等. 计及光储荷特性的直流微网低压穿越控制策略[J]. 中国电力, 2019, 52(7): 47-54.

LI Yan, WANG Zhan, HUANG Xun, et al. LVRT control strategy for DC microgrids considering the characteristics of PV/storage/load[J]. Electric Power, 2019, 52(7): 47-54.
