液流储能电池的组成

作者：来源：中国储能网| 发布时间：2010-11-24

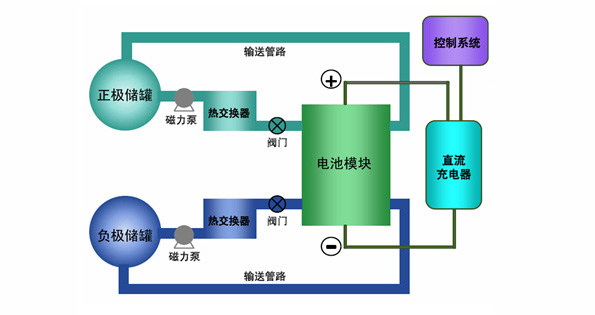

      液流储能电池系统的组成如上图所示，主要包括电池模块子系统、电解质溶液及其储供子系统、电力电子控制子系统构成。
       电池模块子系统是液流储能电池系统的核心部分之一，是由多个单电池按照压滤机的组装方式集成，其关键材料与部件包括：质子交换膜、双极板、电极、电极框、密封件、端板。
      电解质溶液及其储供子系统包括电解质溶液、储罐、输送管路与阀件、热交换器和送液泵。电解质溶液是液流储能电池中能量储存介质。热交换器的作用是调控电解液的温度。电解液输送部分包括管路、阀件与送液泵，其作用是将电解质溶液均匀分配到电池模块的每个单电池内。
      电力电子控制子系统主要包括控制系统以及直流充电仪，主要作用是控制电池运行的程序和监测电池运行时的相关参数。
