中国储能网讯：据外媒报道，美国阿克伦大学的研究人员研发了Mn3O4／C分级多孔纳米球，并将其用作锂离子电池的阳极材料。该类纳米球的可逆比容量较高（电流为200? mA／g时，电池容量为1237 mAh／g）、优异的稳定性（电流为4 A／g时，电池容量为425 mAh／g）和极长的循坏使用寿命（电流为4 A／g，3000次循坏使用后，无明显的容量衰减）。

理论上，过渡金属氧化物容量高，成本低，是一款很有前景的阳极候选材料。在该类材料中，Mn3O4储藏量丰富、不易氧化、在电化学方面具有竞争力，作为一款电池阳极材料，其前景较好，也被广泛应用于各类电池材料研究中。

然而，过渡金属氧化物能成为锂离子电池（LIBs）阳极材料，还遇到了几个问题：首先，金属氧化物的内在的差导电性限制了整个电极的电子传输，导致活性材料利用率低、可估价性低。其次，在锂化和脱锂过程中金属氧化物的大体积缩胀会导致电极粉碎，从而加速循坏使用过程中的容量衰减。众所周知，纳米工程和碳杂化是克服和限制此类问题的有效方法。

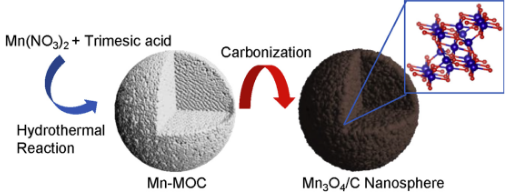

该研究团队利用溶剂热反应，合成了自组装锰基金属复合物（Mn－MOC），该合成物具有球形结构。然后，研究人员通过热退火处理将Mn－MOC前体材料转化成分级多孔的Mn3O4／C纳米球。

研究人员将锂的储存能力归因于纳米球的独特多孔分级结构。纳米球Mn3O4纳米晶体组成，该晶体覆盖了均匀分布的薄碳壳。此纳米结构反应面积较大，增强了导电性，而且容易生成稳定的固体电解质界面（SEI）的形成并能适应转化反应类电极的体积变化。

作者：余秋云
