摘要:分布式能源系统通过多元化能源的局部接入和利用,提升了能源使用效率,但稳定性受限。钒液流电池以其长寿命和高效调控能力,成为储能技术的重要研究方向。研究钒液流电池在分布式能源系统中的储能工作原理,重点分析其基本结构、工作原理及在负荷跟踪、能量分配、电解液自适应循环和微电网稳定性控制等方面的应用,并通过实验设计与结果分析验证其优化效果,为提高分布式能源系统的稳定性提供理论支持。

分布式能源系统因其灵活性和可再生能源的高效接入性在现代电力系统中备受关注,但其间歇性和不稳定性对电网安全运行构成挑战。钒液流电池作为一种高效、可调控的储能技术,凭借其寿命长、深度放电能力强、能量与功率独立可调等优势,为分布式能源系统的能量平衡与负荷调节提供了可靠支持。本文围绕钒液流电池的储能工作原理、精准能量分配、电解液自适应循环、微电网稳定性控制等关键技术进行研究,探讨其在分布式能源系统中的优化应用。

1 钒液流电池储能技术概述

1.1 钒液流电池基本结构

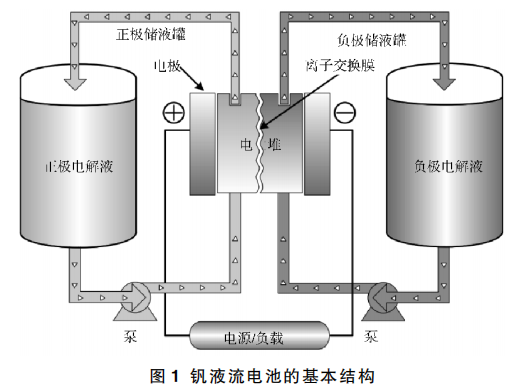

钒液流电池(Vanadium RedoxFlowBattery,VRFB)主要由电堆、正负极储液罐、正负极电解液、正负极循环泵、离子交换膜以及流通管路组成。正极电解液和负极电解液分别储存在独立的储液罐中,通过循环泵驱动电解液在储罐与电堆之间循环流动。电堆是电池的核心反应单元,由多层单体电池构成,每个单体电池包含正负极电极和位于其间的离子交换膜。离子交换膜具备高选择透过性,能阻隔正负极电解液的交叉混合,同时允许钒离子通过,以维持电化学反应的电荷平衡。电解液在电极表面发生氧化还原反应,电化学能量利用外部电路转化为电能输出或进行充电储能。这种设计使得钒液流电池能有效平衡分布式能源系统中可再生能源发电的不稳定性,优化能量管理,提升系统的整体可靠性和运行效率。钒液流电池的基本结构如图1所示。

1.2 钒液流电池工作原理

钒液流电池的全称为全钒氧化还原液流电池,是一种含钒元素的液态循环化学电池储能系统。其工作原理是基于可逆的氧化还原反应,利用离子交换膜分隔正、负极的电解液循环,实现电能与化学能的相互转化。在电解池中,正极和负极分别放置不同价态的钒离子电解液:正极储液罐中含有五价钒和四价钒离子,负极储液罐中含有三价钒和二价钒离子。充电时,钒液流电池将外部电源提供的电能转化为化学能储存在电解液中;放电时,钒液流电池将化学能转化为电能为外部负载提供电源。

在上述过程中,循环泵用于保持电解液在储液罐和电解池之间的流动,确保反应的持续进行。总体而言,钒液流电池凭借其可逆的氧化还原反应、高效的能量转换及循环使用的特点,能在分布式能源系统中实现稳定的储能和电力供应。钒液流电池的工作原理如图2所示。

2 钒液流电池在分布式能源系统中的应用

2.1 负荷跟踪与精准能量分配

在分布式能源系统中,钒液流电池的负荷跟踪与精准能量分配策略依托于实时负荷预测与智能能量管理算法,以优化电池的充放电过程,实现系统能量的高效利用。假设系统在时刻t的负荷需求为L(t),钒液流电池的充放电功率为Pb(t),分布式电源的发电功率为Pgen(t),系统总供电功率应满足如下需求:

式中,Pgen(t)+Pb(t)为系统在任意时刻的总供电功率;T为总时间周期。为优化钒液流电池的充放电功率,定义钒液流电池的能量状态函数E(t),则电池充放电动态可表示为:

式中,ηc和ηd分别为充电和放电效率;u(t)为单位阶跃函数,用于区分充电(u(t)=1)和放电(u(t)=0)状态。式(2)描述了钒液流电池能量状态的变化,表明电池能量受充放电效率及功率的非线性影响。为实现精准能量分配,进一步优化充放电操作,需将负荷跟踪误差最小化。其目标函数J为:

该目标函数表达了系统负荷需求与供电之间的差异,通过最小化J可优化钒液流电池的充放电策略,使其在负荷波动时及时响应,实现精准的能量分配和稳定的系统运行。

2.2 电解液状态自适应循环

为优化钒液流电池在分布式能源系统中的运行效率,电解液状态自适应循环策略通过精准控制电解液的流动和状态参数,确保系统能量转换效率最大化。该策略利用传感器网络对电解液的浓度、电导率和流速等关键参数进行实时监测,并基于动态响应模型,自动调整电解液的循环速率和方向。首先,需计算电解液流速对电池总内阻的影响。其表达式为:

式中,Rtot为电池的总内阻;R0为固有电阻;k1为传质阻抗系数;Cf为电解液的钒离子浓度;vf为电解液的循环流速。

式(4)描述了在传质受限条件下,调整流速vf,能优化传质效率,降低内阻,进而提高电池的输出性能。随后,基于分布式能源系统中高峰负荷、低温环境和不同电解液浓度等不同工况对电解液流动阻力的影响,进一步优化钒液流电池的运行参数。其表达式为:

式中,vf,opt为最优流速;ΔP为系统压降;dcell为流道直径;μ为电解液的动力黏度;Leff为流道的有效长度。式(5)表明,根据负荷波动、环境温度变化、电解液黏度变化等不同条件,最优流速将有所不同。在高峰负荷下,为减少浓度极化并提升电池输出,需要提高流速以增强传质效率;在低温环境下,因黏度增大引起流动阻力增大,应适当降低流速,减少压降和泵能耗;同时,电解液浓度变化对流动特性也产生影响,需精确控制流速以优化反应效率。

2.3 集成式微电网稳定性控制

微电网运行过程中,由于风电、光伏等分布式能源的输出具有随机性和间歇性,其频率稳定性容易受到冲击,导致频率偏差和电压波动,因此引入基于钒液流电池的控制策略,实时调整电池的充放电功率,以补偿瞬态功率缺口,实现频率的动态调节和稳定控制。在此背景下,建立钒液流电池在微电网中频率响应的数学模型。假设系统在时刻t的频率偏差为Δf(t),钒液流电池的充放电功率为Qv(t),系统惯性常数为H,阻尼系数为D,系统的频率响应方程为:

式中,Qload(t)为系统负荷功率。

式(6)描述了分布式能源系统中频率偏差Δf(t)随时间的变化,钒液流电池通过调节充放电功率Qv(t)来平衡负荷功率Qload(t)的波动,减少频率偏差。为优化钒液流电池的调频效果,引入状态反馈控制策略,使充放电功率调整更加灵活和高效。设定状态反馈增益为K,目标是将频率偏差Δf(t)控制为零。基于线性二次型最优控制策略,钒液流电池的充放电控制律可进一步表达为:

式(7)表明,通过调节控制增益K,钒液流电池能根据实时频率偏差Δf(t)和其变化率dΔfdt(t)来调整充放电功率Qv(t),从而抵消负荷波动对系统的影响,确保频率的快速恢复和稳定。

3 实验设计与结果分析

3.1 实验设计

本文实验旨在验证钒液流电池在分布式能源系统中的优化效果。搭建的实验平台由钒液流电池储能系统、光伏发电模拟模块、变频负载装置和数据采集系统组成,采用分布式能源运行模式进行测试,并确保所有设备连接正常。将实验分为对照组和实验组,设置光照强度、环境温度和负载变化模式等相同的外部环境参数,以排除外部因素对实验结果的干扰。对照组采用传统固定循环的充放电控制策略,电解液循环速率和方向保持不变。实验组采用电解液自适应循环控制,利用智能算法动态调整循环速率、流向和充放电策略。在相同的负荷变化模式下进行实验,分别记录两组在轻负荷、中负荷和重负荷条件下的电池电压波动幅度、功率响应速度、能量利用率和系统负载平衡能力等数据。数据采集系统需确保高频率、精准记录,避免数据缺失。实验结束后,分析两组在各负荷条件下的性能差异,对比验证优化控制策略对钒液流电池在分布式能源系统中的提升效果。

3.2 结果分析

实验结果见表1。在所有负荷条件下,实验组的电压波动幅度均小于对照组,表明实验组的钒液流电池在优化控制策略下,能显著降低电压波动,保持稳定的电压输出;相比对照组，实验组的功率响应速度大幅提升，说明优化控制策略显著提高了钒液流电池的动态响应能力，使其能更快速地适应负荷变化，保持系统的平衡;实验组的能量利用率明显高于对照组，表明实验组在优化控制下，大幅提升了能量转换效率，使得更多的输入能量得以有效利用;同时，实验组的负载平衡能力显著优于对照组，表明实验组的钒液流电池能更有效地平衡负荷变化，减少系统的不稳定性和波动。

4 结语

综上所述,本文研究了分布式能源系统中的钒液流电池储能技术,通过分析电池结构、工作原理及应用策略,提出了负荷跟踪与精准能量分配、电解液状态自适应循环、集成式微电网稳定性控制等优化方法,显著提升了系统的能量转换效率与运行稳定性。实验结果表明,优化后的钒液流电池在动态负荷调节和电网频率支撑方面表现优异,为分布式能源系统的高效能量管理和可靠运行提供了技术支撑。
