中国储能网讯：在能源转型的浪潮中，储能技术无疑是一颗璀璨的明星，而储能 PCS 作为储能系统的核心部件，更是扮演着关键角色。它就像是能源世界的 “变形金刚”，能够灵活地实现电能形式的转换，满足不同场景下的能源需求。无论是在电网的稳定运行，还是在可再生能源的高效利用方面，储能 PCS 都发挥着不可替代的作用，是推动能源变革的关键力量。

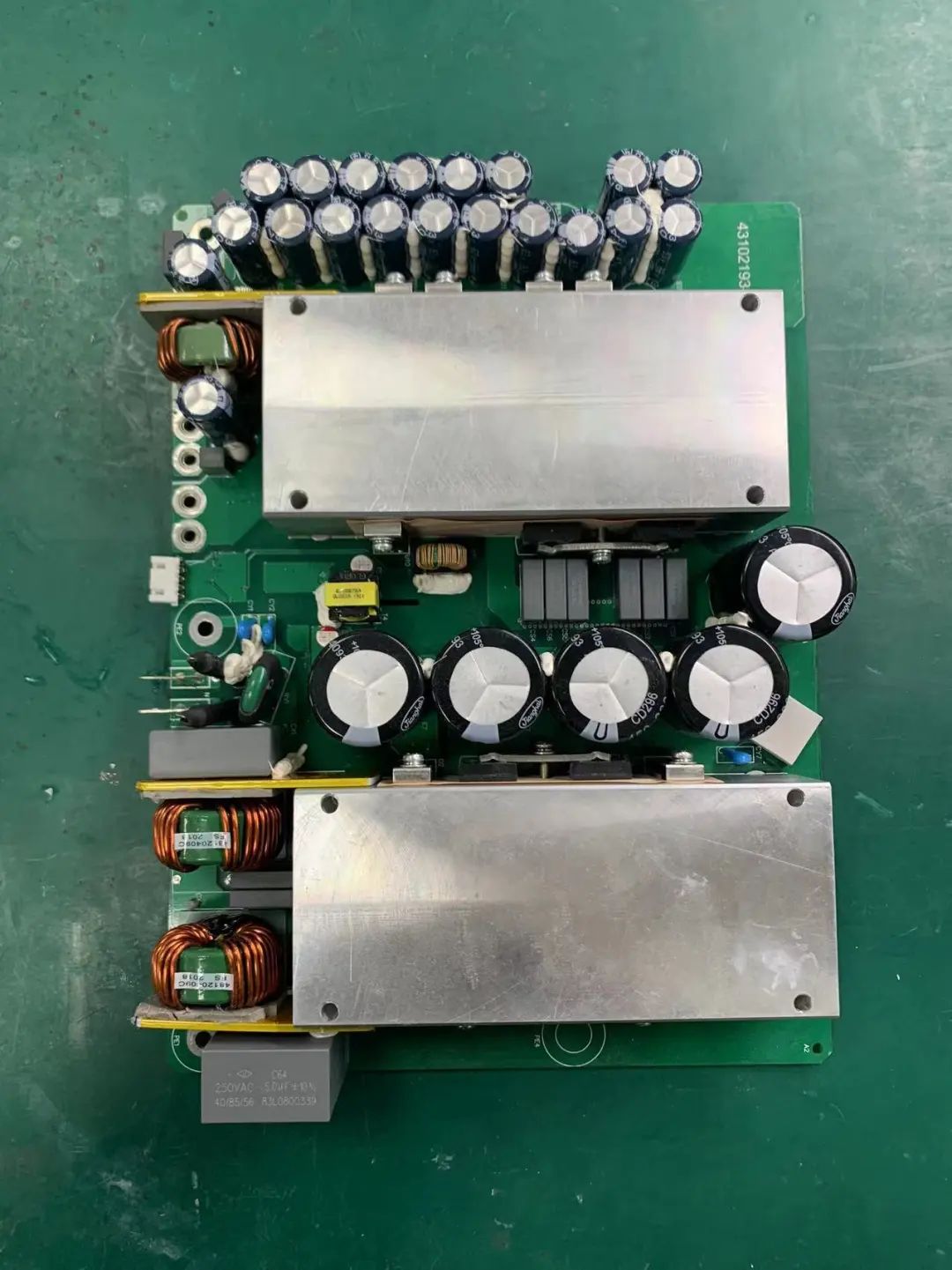

1、工作原理大揭秘

储能 PCS 的核心使命是实现直流电与交流电的双向转换，这一过程看似神秘，实则有着清晰的逻辑。当电网处于负荷低谷期，电能相对过剩，储能 PCS 就像一个勤劳的 “搬运工”，将电网中的交流电 “搬运” 过来，通过整流器转化为直流电，存入储能电池中，这个过程就像是给电池 “喂食”，让它们储存能量。而当电网迎来负荷高峰期，用电需求大增，储能 PCS 又迅速行动起来，将电池中储存的直流电通过逆变器逆变成交流电，送回电网，满足人们的用电需求 ，就像从 “仓库” 中取出能量供应给需要的地方。

为了更形象地理解，我们可以把储能 PCS 想象成一个电能的 “变形工厂”。工厂里有两条神奇的生产线，一条生产线负责把交流电 “加工” 成直流电，另一条则负责把直流电 “还原” 为交流电。当外界能源充足时，第一条生产线启动，将多余的电能以直流电的形式储存起来；当能源短缺时，第二条生产线开始工作，把储存的直流电再转化为交流电，输送到需要的地方。在这个 “工厂” 里，每一个环节都紧密配合，确保电能的高效转换和利用。

2、效能的核心指标

2.1、效率定义与计算

效率，是评估储能 PCS 性能的关键指标之一，它就像是衡量运动员比赛成绩的 “秒表”，直观地反映了储能 PCS 在能量转换过程中的优劣。从专业角度来看，效率指的是 PCS 输出功率与输入功率的比率，用公式表示就是：效率 = （输出功率 ÷ 输入功率）× 100% 。这个公式就像是一把 “标尺”，帮助我们精确地衡量储能 PCS 的能量转换能力。

高转换效率对于能源利用和成本控制有着不可忽视的重要意义。在能源利用方面，高转换效率意味着储能 PCS 能够将更多的输入电能转化为输出电能，减少能量在转换过程中的损耗。就好比一个优秀的厨师，能够将食材最大限度地转化为美味的菜肴，减少食材的浪费。以太阳能光伏发电系统为例，储能 PCS 的高转换效率可以确保太阳能电池板产生的电能能够被高效地储存和利用，提高太阳能的利用率，让绿色能源更好地服务于我们的生活。

在成本控制方面，高转换效率可以降低储能系统的运行成本。因为能量损耗的减少，意味着需要投入的能源成本降低。对于大规模的储能电站来说，每提高一个百分点的转换效率，都可能带来显著的成本节约。这就像是企业通过优化生产流程，降低了生产成本，从而提高了经济效益。

2.2、功率密度

功率密度，是另一个衡量储能 PCS 效能的重要指标，它代表着单位体积或单位重量的储能 PCS 能够输出的功率大小，就像是汽车的 “马力”，决定了它在不同场景下的 “动力” 表现。简单来说，功率密度越高，意味着在相同的体积或重量下，储能 PCS 能够输出更大的功率。

功率密度对储能系统在不同场景下的应用有着深远的影响。在一些空间有限的场景中，如家庭储能系统、电动汽车等，高功率密度的储能 PCS 就显得尤为重要。以家庭储能系统为例，它通常安装在家庭的角落里，空间十分有限。此时，高功率密度的储能 PCS 能够在较小的体积内提供足够的功率输出，满足家庭的用电需求。就好比一个小巧的 “能量宝盒”，虽然体积不大，但却能释放出强大的能量。

而在电动汽车领域，高功率密度的储能 PCS 可以使电动汽车在更短的时间内完成充电，并且拥有更长的续航里程。这就像是给电动汽车装上了一个 “超级引擎”，让它跑得更快、更远。想象一下，未来的某一天，我们驾驶着电动汽车，只需要在短暂的休息时间内就能完成充电，然后继续轻松地踏上旅程，这都离不开高功率密度储能 PCS 的支持。

3、影响效能的关键因素

3.1、硬件因素

拓扑结构：储能 PCS 的拓扑结构丰富多样，常见的有全桥、半桥、多电平等 。就像不同的建筑结构决定了建筑物的功能和稳定性一样，这些拓扑结构也对 PCS 的性能有着深远的影响。以全桥拓扑结构为例，它就像是一个功能齐全的 “全能选手”，能够实现双向功率流动，在储能系统与电网之间灵活地传输能量。无论是将储能系统的能量输送到电网，还是将电网的能量存储到储能系统，全桥拓扑结构都能轻松应对，因此在各种储能场景中都有着广泛的应用。而半桥拓扑结构则相对简单，成本较低，就像一个经济实惠的 “简约版选手”，虽然功能没有全桥拓扑那么丰富，但在一些对成本较为敏感的场合，如小型储能系统中，它也能发挥出自己的优势。多电平拓扑结构则像是一个 “高端玩家”，它可以输出更多的电平数，使输出电压波形更加接近正弦波，大大减少了谐波含量，提高了电能质量。不过，这种拓扑结构也相对复杂，成本较高，一般应用于对电能质量要求较高的大型储能系统中。

功率器件：功率器件是储能 PCS 中的关键元件，IGBT（绝缘栅双极型晶体管）和 MOSFET（金属 - 氧化物半导体场效应晶体管）是其中的代表。IGBT 就像是一个 “大力士”，它结合了 MOSFET 的高输入阻抗和双极型晶体管的低导通压降的优点，能够承受高电压和大电流，在中高功率的储能 PCS 中应用广泛。比如在大型工业储能项目中，IGBT 能够稳定地控制电能的转换和传输，确保储能系统的高效运行。而 MOSFET 则像是一个 “短跑健将”，具有开关速度快、导通电阻低的特点，在低电压、高频率的应用场景中表现出色，如在一些小型的分布式储能系统中，MOSFET 能够快速地响应控制信号，实现电能的高效转换。

近年来，碳化硅（SiC）等新型功率器件逐渐崭露头角。碳化硅功率器件就像是拥有超能力的 “超级英雄”，相比传统的硅基器件，它具有更高的开关频率、更低的导通电阻和更好的高温性能。在开关频率方面，碳化硅器件的开关频率可以达到 IGBT 的 5 - 10 倍，这意味着它能够在更短的时间内完成电能的转换，大大提高了储能 PCS 的工作效率。在导通电阻上，碳化硅器件的导通电阻更低，这使得在电能转换过程中的能量损耗大幅降低，进一步提高了能源利用率。在高温性能上，碳化硅器件能够在更高的温度下稳定工作，降低了散热系统的成本和复杂度。以一个兆瓦级的储能系统为例，使用碳化硅功率器件可以使系统效率提升 1% - 2%，每年节省数十万度电，同时还能缩小储能 PCS 的体积，降低散热成本，具有显著的优势。

磁性元件：电感和变压器等磁性元件在储能 PCS 中也起着不可或缺的作用，它们就像是电能的 “储存仓库” 和 “搬运工”。电感能够储存电能，并在需要时释放出来，起到平滑电流、减少电流波动的作用。在储能 PCS 的直流侧，电感可以有效地抑制电流的纹波，使直流电流更加稳定，为后续的电能转换提供良好的条件。而变压器则主要用于实现电压的变换和电气隔离，就像一个 “电压魔术师”，能够根据不同的需求，将输入电压升高或降低到合适的值。在储能系统与电网连接时，变压器可以将储能 PCS 输出的电压转换为与电网匹配的电压，确保电能能够顺利地并入电网。

磁性元件的设计和选型对 PCS 的效能有着重要影响。低损耗磁性材料的应用可以有效地降低能量在磁性元件中的损耗，提高储能 PCS 的效率。例如，采用纳米晶、非晶等新型磁性材料制作的电感和变压器，相比传统的磁性材料，具有更低的磁滞损耗和涡流损耗，能够在提高电能转换效率的同时，降低磁性元件的发热，延长其使用寿命。就好比为磁性元件穿上了一件 “节能外套”，让它们在工作时更加高效、稳定。

3.2、软件因素

控制算法：先进的控制算法是储能 PCS 的 “智慧大脑”，能够实现对电能转换过程的精确控制，显著提高效率。MPPT（最大功率点跟踪）算法就像是一个 “能量侦探”，能够实时监测太阳能电池板或其他能源源的输出功率，通过不断调整工作点，使储能 PCS 始终在最大功率点附近工作，最大限度地捕获能源。以太阳能储能系统为例，在一天中，太阳的光照强度和角度不断变化，太阳能电池板的输出功率也随之改变。MPPT 算法能够快速地适应这些变化，调整储能 PCS 的工作参数，确保太阳能电池板始终以最大效率输出电能，提高了太阳能的利用率。

PWM（脉冲宽度调制）技术则像是一个 “信号调制师”，通过控制脉冲的宽度来调节输出电压和电流的大小。在储能 PCS 中，PWM 技术可以将直流电转换为交流电，并且通过精确控制脉冲的宽度，使输出的交流电更加接近正弦波，提高了电能质量。同时，PWM 技术还可以通过调整脉冲的频率和占空比，实现对储能 PCS 的功率调节，使其能够更好地适应不同的负载需求。

通信与协同：PCS 与电池管理系统（BMS）、能量管理系统（EMS）之间的通信和协同工作就像是一场精密的 “交响乐演出”，各个部分紧密配合，共同优化系统性能。BMS 负责监测和管理电池的状态，就像一个 “电池管家”，实时获取电池的电压、电流、温度等信息，并根据这些信息对电池进行充放电控制，确保电池的安全和寿命。PCS 与 BMS 之间的通信就像是它们之间的 “沟通桥梁”，PCS 可以根据 BMS 提供的电池状态信息，合理地调整充放电策略，避免对电池造成过度充放电或其他损害。

EMS 则像是一个 “能源指挥官”，负责对整个储能系统的能量进行管理和调度。它可以根据电网的需求、能源的供应情况以及用户的用电需求等因素，制定合理的能量分配方案，并将指令发送给 PCS。PCS 接收到 EMS 的指令后，按照指令进行工作，实现对电网有功功率和无功功率的调节。例如，在电网负荷高峰期，EMS 会指令 PCS 将电池中的电能释放出来，输送到电网中，以满足用户的用电需求；而在电网负荷低谷期，EMS 会指令 PCS 将电网中的多余电能储存到电池中，实现削峰填谷的功能，提高电网的稳定性和能源利用效率。

3.3、运行环境

温度：温度对功率器件的性能和寿命有着显著的影响，就像温度会影响人的身体健康和工作效率一样。在高温环境下，功率器件的导通电阻会增大，这就好比道路变得更加崎岖，电流通过时会遇到更大的阻力，从而导致功率损耗增加，效率降低。同时，高温还会加速功率器件的老化，缩短其使用寿命。例如，IGBT 在正常工作温度下，其寿命可以达到数年甚至更长，但在高温环境下，其寿命可能会大幅缩短，需要更频繁地更换，增加了维护成本和系统的停机时间。

为了应对温度的影响，储能 PCS 通常会采用一系列的散热设计和温度管理措施。散热片是最常见的散热装置之一，它就像是一个 “热量吸收器”，通过增加表面积，将功率器件产生的热量快速散发到周围环境中。风扇则像是一个 “风力助推器”，通过强制空气流动，加速热量的传递，提高散热效果。在一些大型的储能 PCS 中，还会采用液冷系统，利用液体的高比热容和良好的导热性能，更有效地带走热量。此外，温度管理系统还可以通过监测功率器件的温度，自动调整散热装置的工作状态，实现智能化的温度控制。

电网条件：电网电压波动、频率变化等因素就像是不稳定的 “天气”，会对 PCS 的运行和效能产生影响。当电网电压波动时，PCS 需要能够快速地调整输出电压，以保持与电网的匹配，否则可能会导致电能质量下降，甚至影响设备的正常运行。例如，当电网电压突然升高时，PCS 需要及时降低输出电压，以防止过高的电压对负载设备造成损坏；而当电网电压降低时，PCS 则需要提高输出电压，确保负载设备能够正常工作。

频率变化也是一个重要的问题。PCS 需要能够适应电网频率的变化，保持稳定的运行。在一些情况下，电网频率的波动可能会导致 PCS 的控制出现偏差，影响其正常工作。为了解决这些问题，PCS 通常会配备先进的电网监测和自适应控制技术，能够实时监测电网的电压和频率变化，并根据这些变化自动调整工作参数，确保在不同的电网条件下都能稳定运行，就像一个经验丰富的驾驶员，能够灵活应对各种路况。

4、实际应用案例分析

4.1、新能源发电场景

在我国西北某大型光伏电站，由于光照强度受天气、时间等因素影响，发电功率波动较大。在未安装储能 PCS 之前，电站时常面临功率不稳定的问题，不仅影响了电能质量，还增加了电网调度的难度。为了解决这一难题，电站引入了先进的储能 PCS 系统。

当光照充足，光伏发电功率大于负荷需求时，储能 PCS 迅速将多余的电能转换为直流电储存起来，就像把多余的 “粮食” 放进仓库。而当光照减弱或夜间无光照时，储能 PCS 又将储存的电能释放出来，逆变成交流电供应给电网，确保电力输出的稳定。通过储能 PCS 的调节，该光伏电站的功率波动得到了有效平抑，发电稳定性和可靠性大幅提升，成功实现了新能源发电的高效接入电网，为当地提供了更加可靠的绿色能源 。

4.2、电网侧应用

某地区电网在夏季用电高峰期，经常出现负荷过大导致的电压下降和频率波动问题，严重影响了电网的稳定性和电能质量。为了改善这一状况，当地电网公司建设了一座大型储能电站，并配备了高性能的储能 PCS。

在用电高峰时段，储能 PCS 控制储能电池放电，向电网注入有功功率和无功功率，提升电网电压，稳定频率，就像给电网 “注入强心剂”，缓解了供电压力。而在用电低谷期，储能 PCS 则将电网中的多余电能储存起来，实现削峰填谷。通过储能 PCS 的精确调控，该地区电网的稳定性和电能质量得到了显著提升，有效保障了电网的安全运行，为当地居民和企业提供了更加优质的电力服务。

4.3、用户侧应用

某大型商业综合体，每月的电费支出是一笔不小的开支。为了降低用电成本，该商业综合体安装了一套储能 PCS 系统，并结合峰谷电价政策制定了合理的用电策略。

在谷电价时段，储能 PCS 将电网中的电能储存起来，此时的它就像一个 “低价电能收集器”。而在峰电价时段，商业综合体优先使用储能系统中的电能，减少从电网的购电量，就像从 “自家仓库” 取用能源，从而降低了用电成本。据统计，安装储能 PCS 后，该商业综合体每月的电费支出降低了 ，节省了大量的运营成本。此外，在一次突发停电事故中，储能 PCS 迅速切换到离网模式，为商业综合体的重要设备提供了应急电源，保障了商场的正常运营，避免了因停电造成的经济损失，充分体现了储能 PCS 在用户侧应用中的实际价值。

5、提升效能的策略与方法

5.1、技术创新

新型拓扑结构：近年来，多电平拓扑结构和模块化多电平变换器（MMC）等新型拓扑结构不断涌现。多电平拓扑结构通过增加输出电平数，使输出电压波形更加接近正弦波，有效减少了谐波含量，提高了电能质量。以某新型 12 电平储能 PCS 为例，其输出电压谐波含量相较于传统两电平 PCS 降低了 80% 以上，大大减少了对电网的谐波污染，提高了系统的稳定性和可靠性。

模块化多电平变换器（MMC）则具有模块化设计、易于扩展和维护等优点。它由多个子模块组成，每个子模块都可以独立工作，当某个子模块出现故障时，其他子模块可以继续工作，不会影响整个系统的运行。在一个大型储能电站中，采用 MMC 拓扑结构的储能 PCS 可以根据实际需求灵活扩展容量，提高了系统的灵活性和适应性 。

高效功率器件：碳化硅（SiC）功率器件凭借其出色的性能，在储能 PCS 中得到了越来越广泛的应用。与传统的硅基功率器件相比，碳化硅功率器件具有更高的开关频率、更低的导通电阻和更好的高温性能。在开关频率方面，碳化硅器件的开关频率可以达到硅基器件的 5 - 10 倍，这使得储能 PCS 能够在更短的时间内完成电能的转换，提高了工作效率。

在导通电阻上，碳化硅器件的导通电阻比硅基器件低很多，这大大降低了电能转换过程中的能量损耗。据测试，采用碳化硅功率器件的储能 PCS，其能量转换效率可以提高 2% - 3%，每年可节省大量的电能。在高温性能上，碳化硅器件能够在更高的温度下稳定工作，减少了散热系统的成本和复杂度，为储能 PCS 的小型化和轻量化发展提供了可能。

智能控制算法：智能控制算法的不断发展为储能 PCS 的效能提升提供了强大的支持。模糊控制算法就像是一个经验丰富的 “智能管家”，它能够根据系统的运行状态和环境变化，快速做出决策，实现对储能 PCS 的精确控制。在电网电压波动或负载变化时，模糊控制算法可以迅速调整储能 PCS 的工作参数，确保输出电压和频率的稳定，提高了系统的抗干扰能力。

神经网络控制算法则像是一个拥有超强学习能力的 “学霸”，它通过对大量数据的学习和分析，不断优化控制策略，实现对储能 PCS 的智能控制。在一些复杂的应用场景中，神经网络控制算法可以根据历史数据和实时监测信息，预测系统的运行趋势，提前调整控制参数，提高了系统的响应速度和控制精度。

5.2、系统优化

组件配置优化：在储能系统中，合理配置储能电池、PCS 和其他组件的容量和参数，就像搭建一座稳固的建筑，需要精确计算每个部分的支撑力量。通过优化组件配置，可以提高系统的整体效能。在一个光伏发电储能系统中，根据当地的光照条件和用电需求，合理选择储能电池的容量和 PCS 的功率等级，能够确保系统在不同的工况下都能高效运行。如果储能电池容量过小，可能无法满足用电高峰期的需求；而如果容量过大，则会造成资源浪费和成本增加。通过精确的计算和分析，找到最佳的组件配置方案，能够使系统的能量利用效率提高 10% - 15%。

布局与连接优化：优化储能系统各组件的布局和连接方式，就像精心规划城市的交通网络，能够减少能量传输过程中的损耗。采用紧凑的布局设计，缩短组件之间的电气距离，可以降低线路电阻和电感，减少能量在传输过程中的损失。同时，合理选择连接电缆的规格和材质，提高电缆的导电性能，也能有效降低能量损耗。在一个大型储能电站中，通过优化布局和连接方式，将电缆的长度缩短了 20%，并采用了低电阻的电缆，使得系统的能量传输效率提高了 3% - 5%。

5.3、运维管理

定期维护：定期对储能 PCS 进行维护，就像给汽车定期保养一样，能够及时发现并解决潜在的问题，确保设备的正常运行。维护内容包括清洁设备表面的灰尘和杂物，检查功率器件、电容、电感等关键部件的工作状态，紧固连接螺栓，测试电气性能等。通过定期维护，可以及时更换老化或损坏的部件，避免因小故障引发大问题，延长设备的使用寿命，提高系统的可靠性。

故障诊断：先进的故障诊断技术就像是给储能 PCS 配备了一位 “神医”，能够快速准确地诊断出故障原因和位置。基于大数据分析的故障诊断技术可以收集和分析储能 PCS 在运行过程中的各种数据，如电压、电流、温度、功率等，通过建立故障模型和数据分析算法，实现对故障的早期预警和诊断。当系统出现异常时，故障诊断系统能够迅速判断出故障类型和位置，并提供相应的解决方案，大大缩短了故障排查和修复时间，减少了系统的停机时间。

性能监测：实时监测储能 PCS 的性能参数，就像实时监测运动员的身体指标一样，能够及时了解设备的运行状态，为优化运行提供依据。通过安装传感器和监测设备，实时采集储能 PCS 的效率、功率因数、谐波含量等性能参数，并将这些数据传输到监控中心进行分析和处理。根据监测数据，可以及时调整运行参数，优化控制策略，提高系统的运行效率。例如，当发现储能 PCS 的效率下降时，可以通过分析监测数据，找出原因并采取相应的措施，如调整控制算法、清洁散热装置等，使效率恢复到正常水平。

6、总结与互动

储能 PCS 作为储能系统的核心，其效能的高低直接关系到能源利用的效率、成本以及整个能源系统的稳定性。通过对储能 PCS 工作原理、效能指标、影响因素、应用案例以及提升策略的深入探讨，我们不难发现，储能 PCS 在能源领域正发挥着越来越重要的作用，是推动能源变革和可持续发展的关键力量。

在未来，随着技术的不断进步和创新，储能 PCS 必将迎来更加广阔的发展空间，为实现全球能源的清洁、高效、可持续发展贡献更大的力量。
