题图：保守估计最大极端值

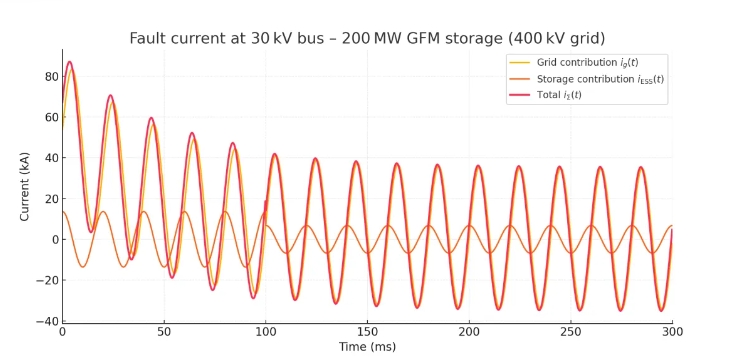

《更小的发电机组的组合应用给行业带来的新挑战》提出了一个可能值得继续探讨的方向：对于一个实际的接入400kV电网的200MW 构网储能电站出现短路故障时的情况是怎么样的？题图把 200 MW 构网型储能电站 接入 400 kV 系统时，在 30 kV 汇流母线发生三相故障后 0 – 300 ms 的电流波形分解为：
- 黄色曲线： 电网经 14 % 主变的贡献，rms ≈ 24.5 kA，首峰 63 kA（含直流分量，50 ms 指数衰减 R/X ≈ 0.0637（50Hz））
- 橙色曲线： 储能-GFM 逆变器的贡献，0-100 ms：2 p.u. = 9.6 kA（纯 90° 无功，正交于电网电流）之后钳回 1 p.u. = 4.8 kA
- 红色曲线 向量叠加得到的总短路电流

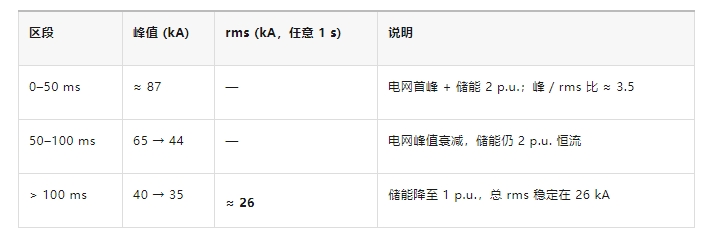

动稳定：合闸峰值 87 kA，> 25 kA 设备 64 kA 额定 → 需 80 kA（31.5 kA/80 kA通用规格 或 25kA/80 kA的特殊规格）
热稳定：1 s rms 26 kA，超出 25 kA 额定 → 可通过把限流系数调到 1.5 p.u. 或把主变阻抗提到 16 % 把 rms 压回规格内。

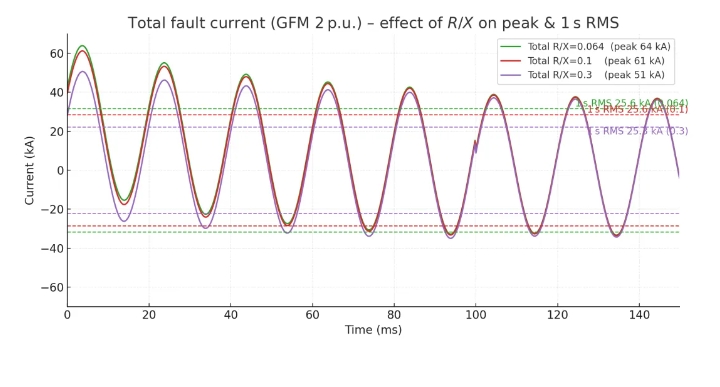

其它考虑实际不同电网强度时的电网短路电流贡献情况，注意与题图计算方式不同：
