中国储能网讯：在能源转型和“30·60”双碳政策的引导下，储能技术得到了飞速的发展，是缓解我国石油资源不足和环境污染问题的重要战略技术。2021-2024年，以锂离子电池储能系统（BESS）为代表的新型储能系统年复合增长率超过121%，不可谓不迅猛。
电池储能系统主要分为：集装箱储能、工商业储能、户用储能和便携式储能，其中集装箱储能占据主要地位。由于集装箱具有安装运输方便、耐久性好、强度高等优点，非常适合电池储能系统的集成。
本期内容将详细介绍关于储能集装箱的规格尺寸、运输方式、代码含义、防护等级、防腐等级和船级社认证等相关基础知识。
01 概述储能集装箱的规格尺寸
国际标准ISO 668中规定了集装箱的规格尺寸，从10英尺到45英尺，甚至有49英尺、53英尺、60英尺等更大的尺寸可供选择。其中，用于储能系统的主要是20英尺和40英尺。目前，5MWh储能系统为市场主流产品，多采用20英尺集装箱。

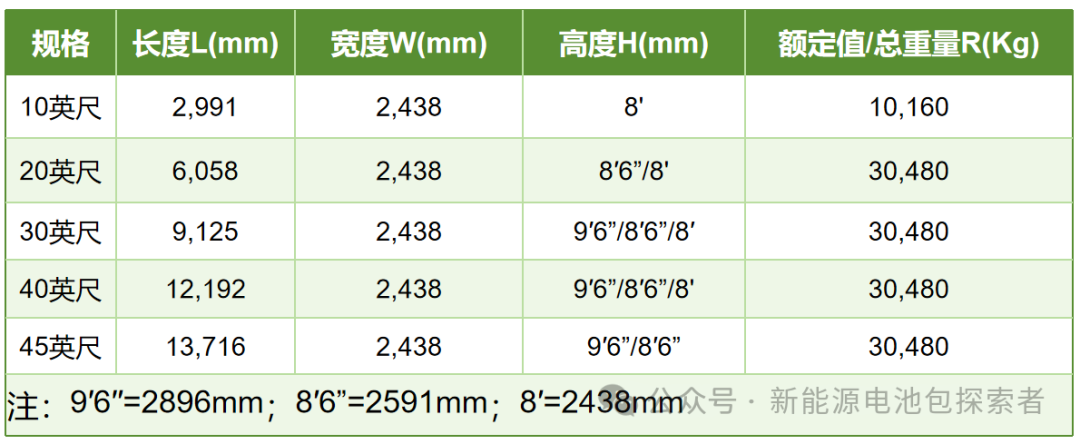

目前通用的ISO668-2020系列1集装箱，其外部尺寸可以分为A、B、C、D四个类别。示意图和具体换尺寸关系如下：
1A型：40 ft（12 192 mm）；
1B型：30 ft（9 125 mm）；
1C型：20 ft（6 058 mm）；
1D型：10 ft(2 991 mm）；
i（间距）＝3 in(76 mm）。
• 1A＝1B＋1D＋i＝9125 mm＋2991 mm＋76 mm＝12192 mm；
• 1B＝3D＋2i＝3×2991 mm＋2×76 mm＝8 973 mm＋152 mm＝9125mm；
• 1C＝2D＋i＝2×2991 mm＋76 mm＝6 058 mm。
02 储能集装箱的主要运输方式
集装箱的运输具有很大的优越性，可以扩大成组单元，提高装卸效率，降低劳动强度；缩短货物在途时间，降低物流成本；简化包装，节省货物运输包装费用。
储能集装箱的运输方式主要有：公路运输、铁路运输和水路运输。
公路运输 ：适用于中短途运输，具有机动灵活、装卸方便、可实现门到门运输等优点，能够快速响应储能集装箱在不同项目现场的调配需求。
铁路运输 ：适合长途大量运输，成本相对较低，且运输过程中受自然条件影响小，运行较为稳定，可在较短时间内将储能集装箱运往远方的使用地点或大型物流枢纽。
水路运输 ：对于长距离、大批量的储能集装箱运输，尤其是国际贸易中的跨境运输，水路运输是重要的方式之一，它能够充分利用大型船舶的运载能力，降低单位运输成本，但运输时间相对较长，且受港口设施和气象海况等因素的制约较为明显。
03 储能集装箱的代码含义
为方便集装箱运输管理，ISO790-73对其“必备标记”、“自选标记”和通行标记等进行了规定。

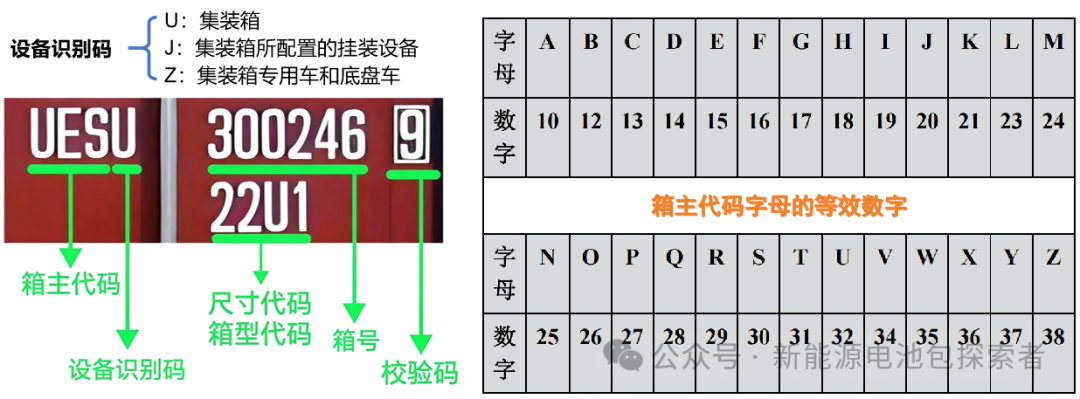

识别标记主要由箱主代码（UES）、设备识别码（U/J/Z）、箱顺序号（300246）、校验码（9）等组成。

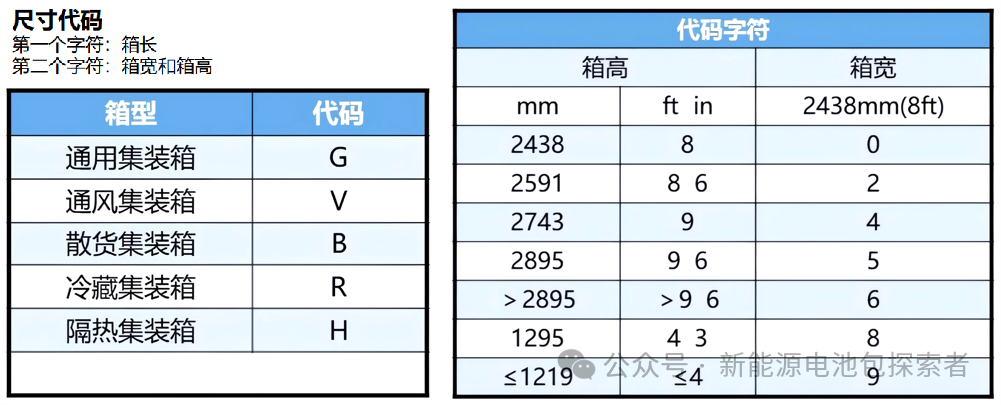

箱型代码由两个字符组成，第一个字符表示集装箱类型；第二字符表示某类型集装箱的特征。
尺寸代码也由两个字符组成，第一个字符表示集装箱长度；第二字符表示集装箱的宽度和高度。

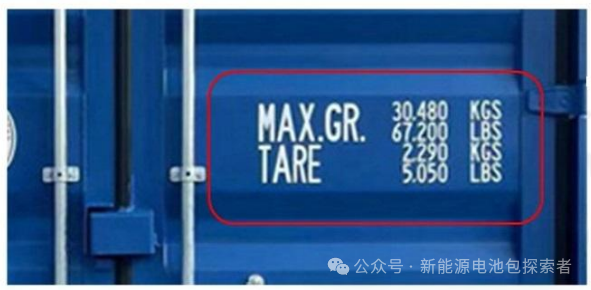

MAX.GR.(MAX GROSS)表示集装箱总重：30480KG表示30480公斤，67200LB表示67200磅。
TARE表示集装箱自重：2290KG表示2290公斤，5050LB表示5050磅。
凡箱高超过2.6m(8ft5in)的集装箱均应有超高标记；凡是超过30.48吨的都要有超重标记。通常在超高箱的两侧和两端都设有这类标记。
04 船级社认证与型式试验
船级社认证是对储能集装箱质量和安全性能的重要保障。
认证内容包括：集装箱的结构强度、防火性能、防潮性能、电气安全、危险货物适装性等
型式试验则是船级社认证的关键环节，它是按照特定的标准和规范，对储能集装箱的样品进行全面的性能测试和检验，包括但不限于模拟海上运输环境下的振动、冲击、温湿度变化等试验，以验证其是否能够承受各种恶劣条件的考验，确保在运输过程中不发生电池泄漏、起火、爆炸等危险情况。
05 储能集装箱防护等级与防腐等级
5.1 防护等级
储能集装箱的IP防护等级一般根据GB 4208进行划分，例如IP54（防止灰尘进入，防止各方向飞溅而来的水），IP55（防止灰尘进入，防止短时间浸水）
具体要求：通常要求达到IP54等级以上，确保储能集装箱在户外恶劣条件下仍能正常工作。
实现方式：箱体需采用特殊材料和设计方案，例如全密封焊接工艺，防止雨水从顶部、侧壁和底部渗入；进出风口配置双层滤网系统，阻隔灰尘和颗粒物
5.2 防腐等级
防腐等级是指储能集装箱抵抗腐蚀的能力，主要依据有：CECS343-2013 和 GB/T 30790.2-2014 等标准。
具体要求：储能集装箱由于可能经历海运环境下的海水腐蚀，且安装环境处于户外，需长期稳定运行，因此防腐要求较高。
实现方式：储能集装箱防腐体系一般分为三层：环氧富锌底漆、环氧云铁漆中间层和脂肪族聚氨酯面漆。底部区域还会增加喷锌与沥青漆处理，以承受雨水浸泡和化学腐蚀等复杂工况。
