中国储能网讯：目前国内外不少地方建设了0.25P储能项目，各个项目均由若干个储能单元组成。每个项目的储能单元布局由电缆敷设、散热、场地等因素确定。下面讨论一下常见的一些0.25P储能项目布局以及国外0.25P项目布局经验对国内项目布局的启发。

一、国内0.25P储能项目布局

1、“二二I”布局

佰洋绿储100MW/400MWh共享储能电站项目

20套5MW/20MWh储能单元，每个储能单元由1台5MW变流升压一体机、4台5MWh电池舱组成。储能单元内每两台5MWh电池舱肩并肩成组布置，储能单元呈“二二I”形状布置。

2、“二二一”布局

衡水春晟新能源200MW/800MWh独立储能电站项目

40个5MW/20MWh储能单元，每个储能单元由1台5MW组串式变流升压一体机、4台5MWh电池舱组成。储能单元中每2台5MWh电池舱背靠背布置，储能单元呈“二二一”形状布置。

3、“二I二”布局

京能乌兰察布300MW/1200MWh储能项目

48套6.438MW/25.752MWh储能单元，每个储能单元中由4台6.438电池舱、1台4X1725变流升压一体机组成，储能单元呈“二I二”形状布置。

4、“5I”布局

协鑫石拐区100MW/400MWh电网侧储能电站示范项目

20套5MW/20MWh储能单元，每个储能单元中由4台1.25MW/5MWh交流储能舱、1台5000kVA箱变组成，储能单元呈“5I”形状布置。

5、“5一”布局

采日能源锡林郭勒盟苏尼特左旗满都拉100MW/400MWh电网侧储能电站一号项目

20套5MW/20MWh储能单元，每个储能单元由1台5MW变流升压一体机、4台5MWh电池舱组成，储能单元呈“5一”形状布置。

6、“哑铃”布局

河北集电隆化独立储能电站项目

60套5MW/20MWh储能单元，每个储能单元由1台5MW变流升压一体机、4台5MWh电池舱组成。储能单元内每两台5MWh电池舱肩并肩成组布置，储能单元呈“哑铃”（或“—— — ——”）形状布置。

二、国外0.25P储能项目布局的启发

国外0.25P项目也存在上述布局情况，其中，国外“5一”和“哑铃”布局的情况与国内差别较大，下图为国外“哑铃”布局图片。

上图储能单元内变流升压一体机（NR）采用twin skid（PCS分别布置在一体机两边），采用这种形式的变流升压一体机，在“5一”或“哑铃”布局中，直流电缆敷设更方便和节约。

目前，国内外均有该产品：

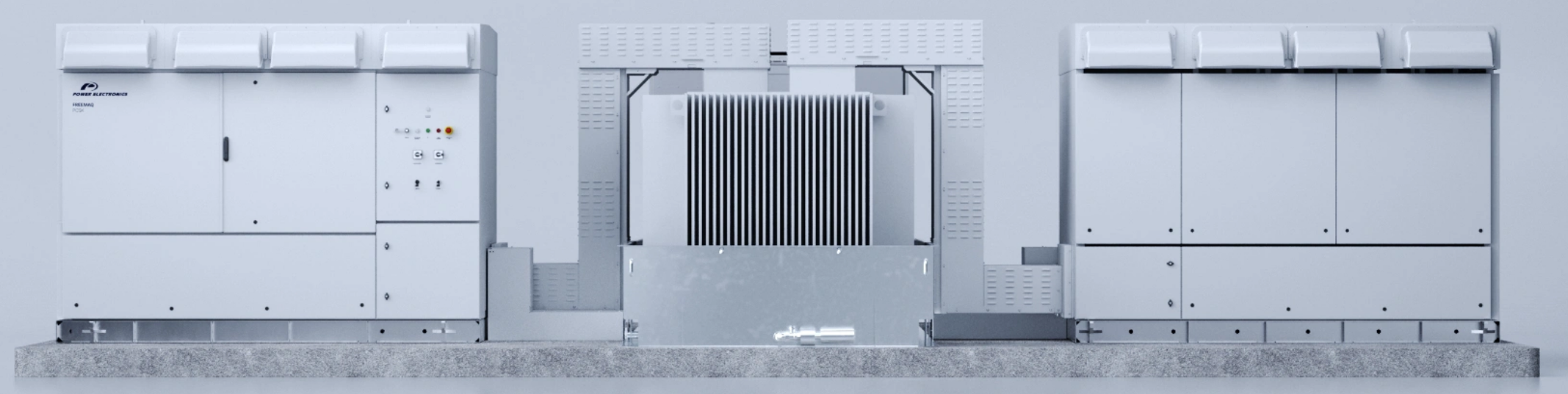

POWER ELETRONICS Twin Skid Compact

Ingeteam PowerStation FSK HV C Series

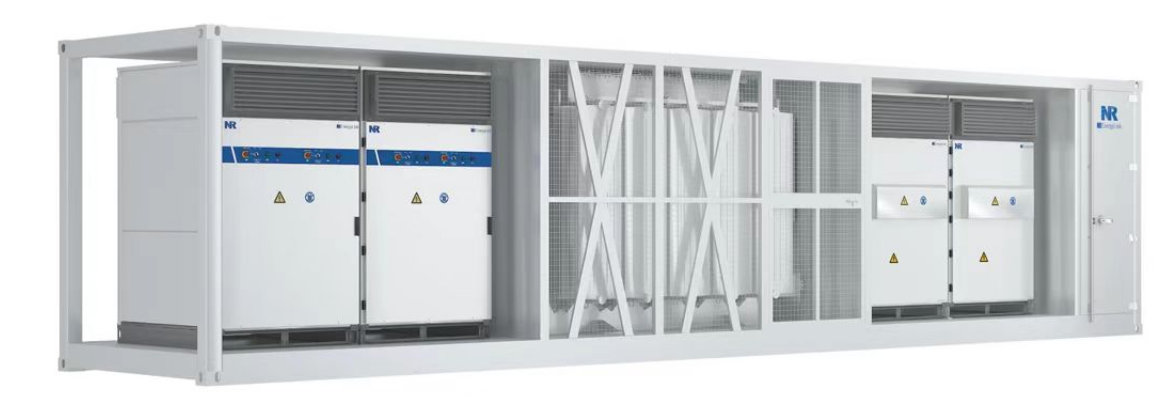

NR Integrate Medium Voltage Skid

SINENG EH-8000-HA-UD-10-33

同样0.25P  “5一”或“哑铃”布局中，相比传统一体机形式，twin skid使直流电缆敷设更方便和节约。
