中国储能网讯：不要现在就急着把你的电子设备塞进烤箱，不过为了更长的电池寿命，有一天你可能会把它们在不使用时烤一烤。随着时间推移，充电电池内的电极会长出微小的树枝状细丝，称为树突或枝晶，这会造成短路报废电池，甚至点着起火。但感谢新的实验和计算机模拟，加州理工学院(霍华德的供职大学，一定很靠谱)的研究者们详细探究了如何用较高温度来分解这些枝晶——并可能延长电池寿命。

电池由正极和负极组成，当电池产生电流时，电子从阳极流出，通过外部电路，再流回阴极。阳极(锂等导电金属构成)中的一些原子失去用来产生电流的电子后变成离子，然后通过称为电解质的导电液体介质移动到负极。

给电池充电反转这个过程，离子返回并附着回阳极上，但当它们这样做时，离子附着并不均匀，相反，它们形成微观的凸起，多个充电周期后，最终生长成为长长的分支。当这些树突抵达并接触阴极时就造成短路，这时电流就流经树突而非通过外部电路，致使电池失效死亡。

电流也会加热树突，而且由于电解质经常是易燃物，树突可能会引发起火。即使树突不短路电池，它们也能整个从阳极上断落，在电解液中到处漂浮，这样阳极就损失了材料，而电池也就不能存储同样多的电量。

“树突很危险，还会降低充电电池容量，” 加州理工学院科学家Asghar Aryanfar说。他领导的这项新研究本周发表在美国物理联合会出版的《化学物理学报》封面上。尽管研究者们研究的是属于最有效的种类的锂电池，但他们的成果是可以广泛应用的。“枝晶问题对所有可充电电池都是普遍的，”他说。

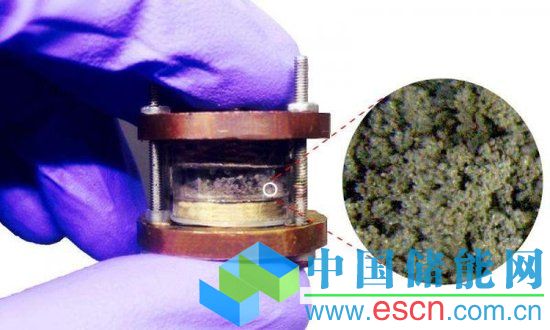

研究者们在测试电池上生长出锂枝晶并把它们加热几天。他们发现高至55摄氏度的温度使树突缩短了多达36%。为了弄清楚究竟是什么导致了这种缩水，研究者们使用计算机来模拟热量对构成枝晶的单个锂原子的影响，模型使用了简化的、理想化的金字塔几何形状。

模拟结果显示温度升高触发原子以两种方式移动。金字塔顶端的原子可能下落到较低高度，或者较低高度上的原子能移动并留下空穴，随后被另一个原子填补。这些原子进行洗牌运动，产生足够推倒枝晶的运动。

Aryanfar说，通过量化需要多少能量才能改变枝晶结构，研究者们能更好地了解它的结构特征。虽然有许多因素影响电池在高温下的寿命——例如其自放电倾向或另外发生的其它化学反应——这一新研究表明复活电池所需的也许只是稍加炭烤。
