中国储能网讯：对能源储存日益增长的需求，不断要求电池能够在各种极端条件下工作。锂离子电池作为新一代储能技术，虽然已经被广泛研究和应用，却几乎只能在室温环境中工作。

这主要是因为，高温或低温，都将引起电池性能降低。尤其是在高温条件下，内部会产生较大的热量浮动，从而引起爆炸等安全事故。

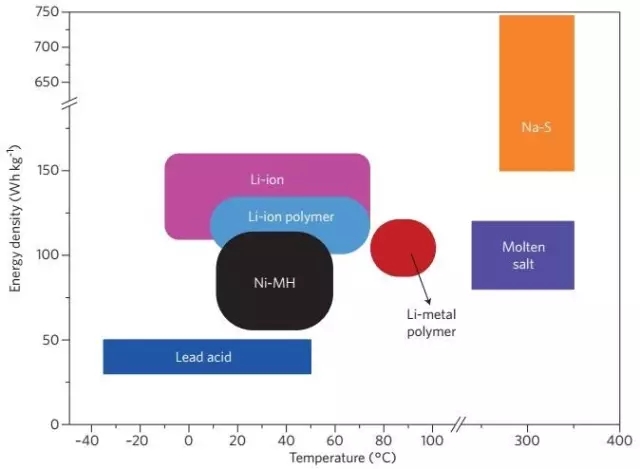

图1. 典型商业化锂电池在不同温度下的能量密度

有鉴于此，RiceUniversity的Pulickel M. Ajayan等人从锂离子电池的材料角度阐述了近年来极端温度条件下（<20℃或>60℃）的锂离子电池的研究进展。

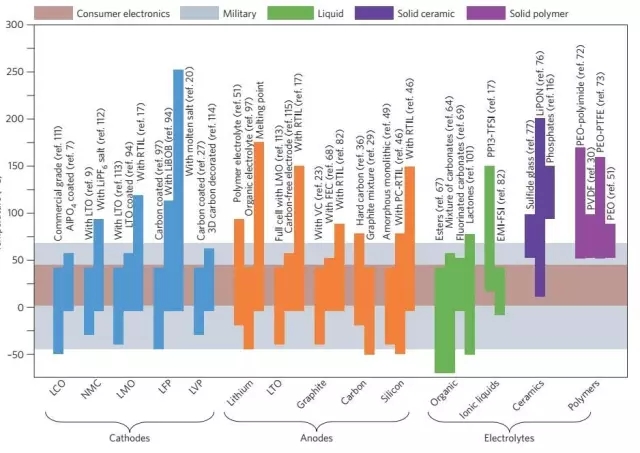

图2. 典型电池材料的工作温度极限

一、正极材料

正极是锂离子和电子的中转中心，很容易发生相变。另一方面，在深度充电情况下，电极-电解质界面发生的副反应往往会使电极结构变得不稳定。

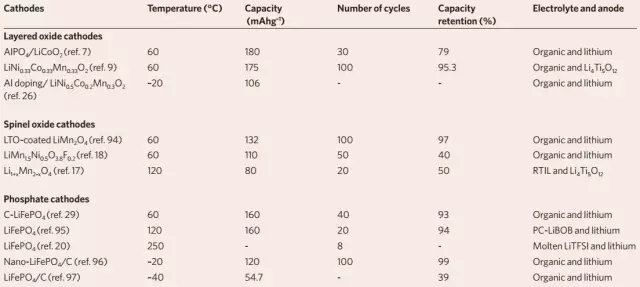

表1. 可在极端温度条件下工作的正极材料

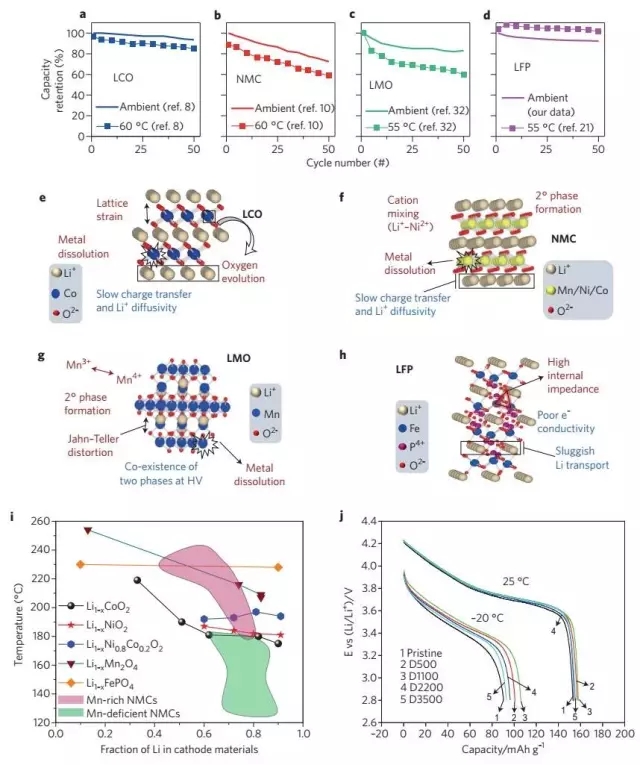

图2. 常见正极材料在不同温度下的性能

二、负极材料

负极材料的工作往往依赖于有效的异质结构钝化层，温度升高将使得钝化结构破坏，并引发副反应；而温度降低又将降低锂离子的透过性。

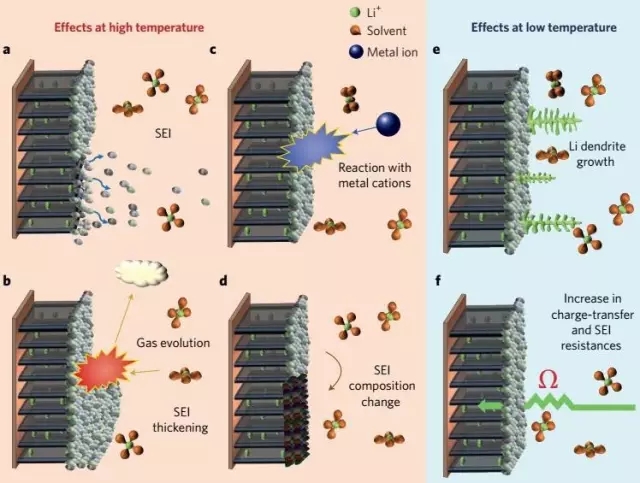

图3. 石墨负极在极端温度条件下存在的挑战

三、电解质

低温条件下，电解质粘度增加，阻碍离子迁移和电极润湿性，降低比率性能；而且，导电性降低将引起电极周围锂离子的消耗。高温条件下，电解质容易发生化学变化，并和带电的电极发生反应。

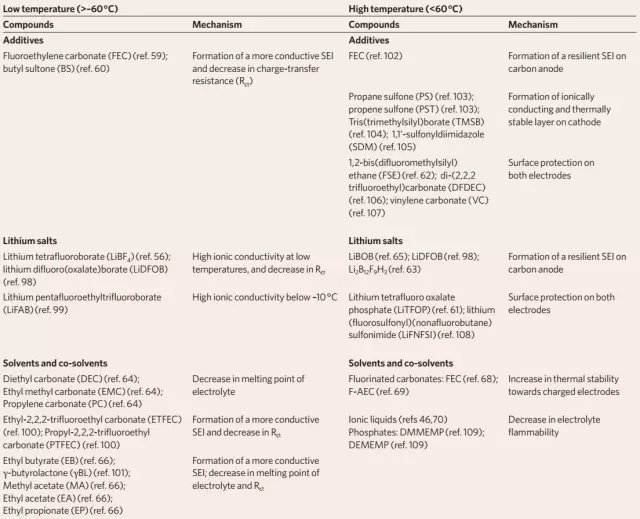

表2. 可在极端温度条件下工作的电解质

四、其他材料

除了正极材料、负极材料以及电解质材料之外，锂离子电池中还有一些辅助材料，譬如隔膜、粘结剂以及集流器等等。这些材料虽然几乎不具有电化学活性，很少被研究，但是，它们也是保障电池在极端条件下正常工作的重要因素。

Marco-TulioF. Rodrigues, Pulickel M. Ajayan et al. A materials perspective on Li-ionbatteries at extreme temperatures. Nature Energy 2017, 2, 17108.
