中国储能网 -构网型储能技术 - 结晶硅型太阳能电池单元转换效率可达24.2% }

结晶硅型太阳能电池单元转换效率可达24.2%

作者：新闻中心来源：综合报道发布时间：2013-10-17

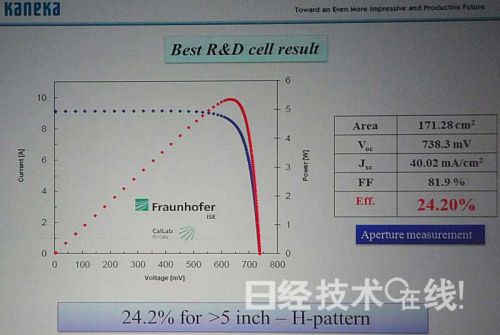

中国储能网讯：日本钟化（KANEKA）公司在国际学会“EU PVSEC”（2013年9月30日～10月4日）上宣布，该公司制作的5英寸见方（面积为171.28cm2）的结晶硅型太阳能电池单元的转换效率达到了24.2%。该公司同时还宣布，6英寸见方（面积为239.37cm2）单元实现了23.6%的转换效率、5.64W的输出功率。钟化表示，通过进一步改进材料和工艺技术，还可能实现转换效率达到25%、输出功率达到6W的6英寸见方单元。

　　钟化发布的是采用异质结和铜布线的单晶硅型太阳能电池单元。其中，异质结通过采用在结晶硅上重叠非晶硅的构造，估计有降低接合部载流子再结合的效果。铜布线方面，通过把单元表面的银膏布线换成镀铜布线，可降低布线电阻和材料成本。

　　该公司还展示了用试制单元构成的模块的可靠性试验的结果。在温度为85℃、湿度为85%的环境下，实施3000小时的高温高湿试验，以及600次-45℃～+85℃的升降温循环试验后，模块特性没有发生太大变化。转换效率由德国弗劳恩霍夫太阳能系统研究所（Fraunhofer ISE）测量。（记者：河合基伸，《日经电子》）

分享到：

关键字：结晶硅 太阳能 电池

中国储能网版权说明：

1、凡注明来源为“中国储能网：xxx（署名）”，除与中国储能网签署内容授权协议的网站外，未经本网授权，任何单位及个人不得转载、摘编或以其它方式使用上述作品。

2、凡本网注明“来源：xxx（非中国储能网）”的作品，均转载与其他媒体，目的在于传播更多信息，但并不代表中国储能网赞同其观点、立场或证实其描述。其他媒体如需转载，请与稿件来源方联系，如产生任何版权问题与本网无关。

3、如因作品内容、版权以及引用的图片（或配图）内容仅供参考，如有涉及版权问题，可联系我们直接删除处理。请在30日内进行。

4、有关作品版权事宜请联系：13661266197、邮箱：ly83518@126.com

结晶硅型太阳能电池单元转换效率可达24.2%

关键字：结晶硅 太阳能 电池

关键字：结晶硅太阳能电池
