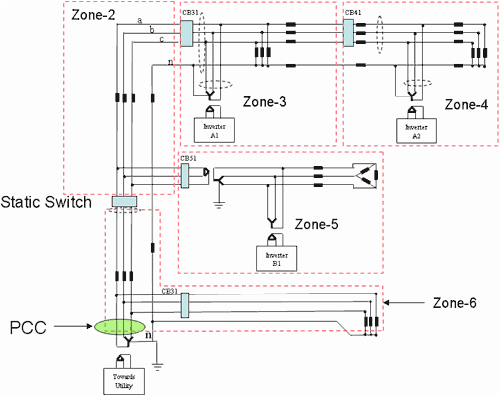

包括3条馈线A、B和C及1条负荷母线，整体呈辐射状结构
馈线通过主分隔装置与配电系统相连，可实现孤网及并网运行模式的平滑切换IEEE P1547标准规定，在PCC处，微电网的各项技术指标必须满足预定的规范
CERTS微电网示范网络
包括光伏发电、微型燃气轮机和燃料电池等微电源
能量管理器：实现对整个微电网的综合分析控制
潮流控制器：实现对微电源的就地控制
示范了对三类不同供电质量要求的负荷的个性化微电源供电方案
连接在馈线A上的敏感负荷采用光伏电池供电
连接在馈线C上的可调节负荷采用燃料电池和微燃气轮机混合供电
连接在馈线B上的可中断负荷没有设置专门的微电源，直接由配电网供电
CERTS微电网的关键特性
系统故障时候能孤网运行，系统恢复后自动并网，从而实现各种工况下对用户的持续无差别(特指电能质量)供电
将用户和分布式电源集成，对系统而言是一个独立自治的单元
“对等” 概念( peer-to-peer )：各个元件地位对等，不存在主控制器或中心储能单元
“即插即用” 概念( plug-and-play)：各个微电源可以在微电网的任一点接入而无须改变微电网的控制策略
现有成果
在试验系统上测试了暂态过程中(与主网断开及孤网状态下的负荷变化)控制系统的鲁棒性，既能控制DG的出力，又能控制线路的潮流
得到了一个试验系统中柴油机组的控制方法

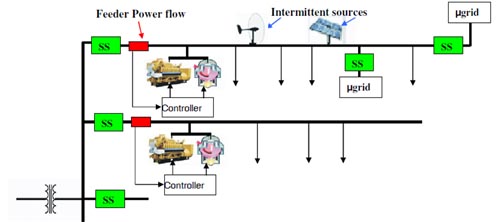

CERTS微电网概念的拓展
在DG附近配置储能系统，有利于维持系统功率平衡
仿真验证了储能系统和电力电子接口控制策略的有效性
