中国储能网讯：锂硫电池由于具有高理论能量密度、低成本、环境友好等优势，已成为一大研究热点。但是，目前已报道的大多数高容量、长循环性能锂硫电池的硫含量较低，不能满足实际应用的需求。为解决以上问题，Fang等人制备出一种全石墨烯正极锂硫电池，以孔隙率为3.51cm3g-1的多孔石墨烯(HPG)负载活性物质硫，高导电石墨烯(HCG)作为集流体，部分氧化的石墨烯(POG)作为多硫吸附层，负载量可达80%，面密度5mgcm-2。

制备HPG：通过氧化石墨的热剥离制备HPG。首先，利用改进的Hummer法将石墨氧化。再将氧化石墨在空气中、300℃热剥离5分钟，接着在Ar气氛中以2℃/min的速率升温至1000℃，保持3小时，即得到HPG。将HPG和S以1：4的比例混合，研磨30分钟，移入水热釜中，155℃保持15小时，即得到S/HPG复合材料。

制备POG吸附层：将GO的悬浊液冷冻干燥即得到GO的粉末，将GO的粉末以2℃/min的速率升温至1000℃，保持2小时，得到POG，后分散在乙醇中，超声20分钟，真空抽滤到商用隔膜上，在空气中，60℃下干燥24小时。

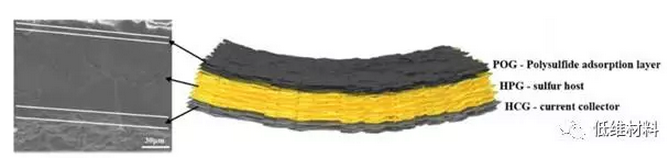

图1硫正极的全石墨烯结构设计

得到的全石墨烯正极中，因为HCG较轻，所以提高了电池整体的能量密度，POG能与多硫化物以化学键结合，抑制了多硫化物的穿梭效应，即使在400次循环后，电池仍有稳定的循环性能，为更可靠的锂硫电池提供了解决方案。

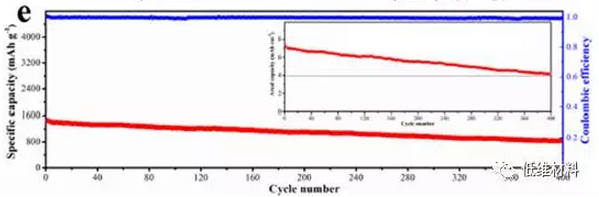

图2全石墨烯硫正极电池的电化学性能。
