今天来说说汇流排常用的焊接方案。

下面来按照软包，方形，圆柱来介绍。

先说软包吧。

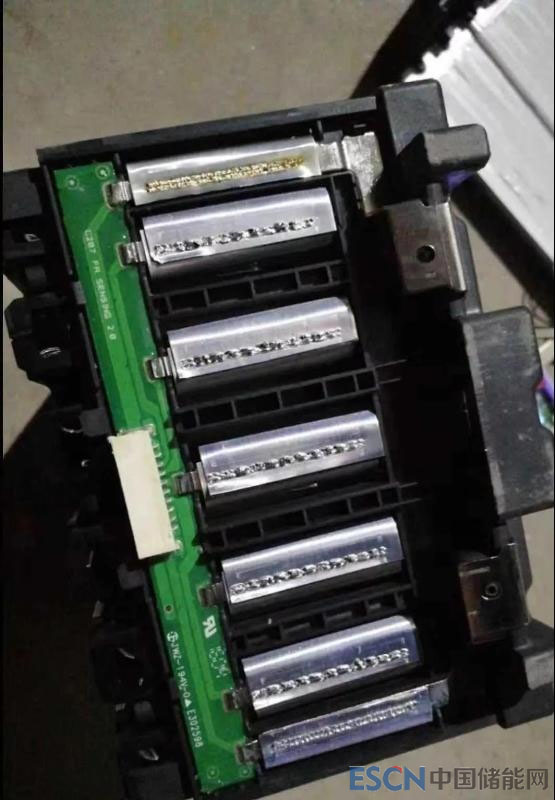

波峰焊实物模组

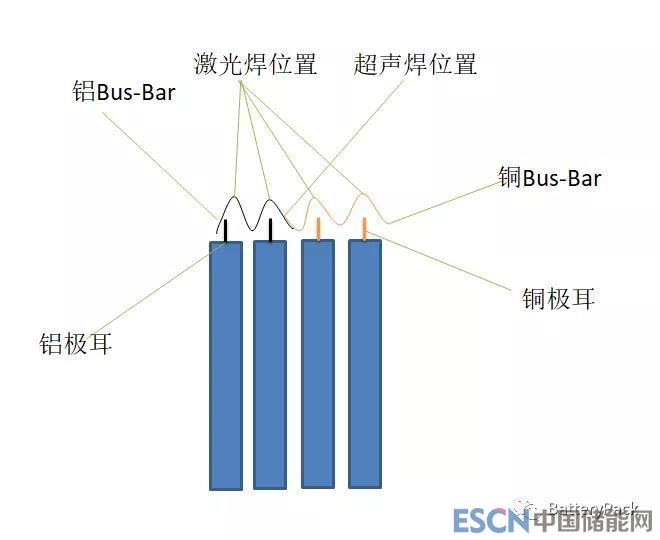

先说第一种吧，波峰焊方案，本质上是超声焊和激光焊结合，原理图如下：

波峰焊解雇示意图

汇流排是由铜薄板和铝薄板通过超声焊结合而成，加工成类正弦波形状，卡在电芯极耳处，铜汇流排处对应的是负极极耳，铝汇流排处对应的是正极极耳，然后通过激光焊连接。

评价：这种连接结构很省体积，可以提高模组的体积利用率，但是生产过程比较容易产生虚焊，且难检测。

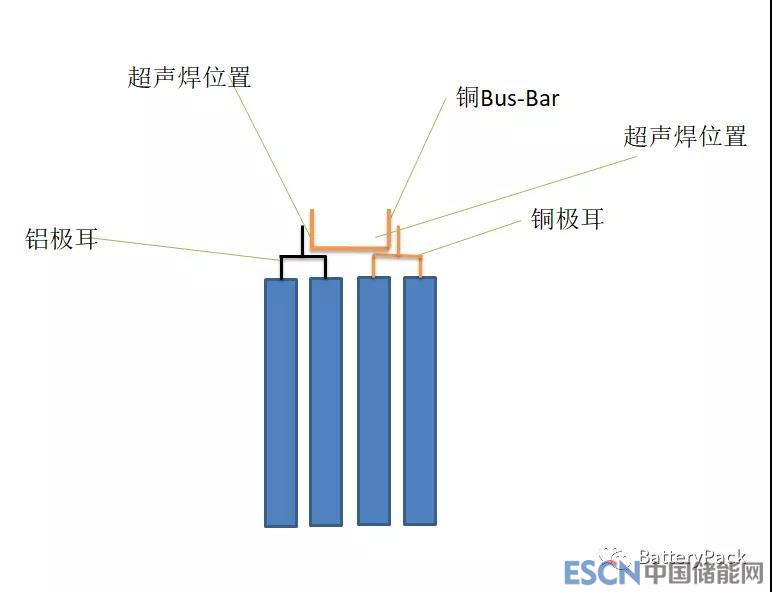

第二种超声焊方案。结构原理示意图如下：

上图展示的两并的方案，这种方案好处是焊接简单，但是需要占用较多空间，模组的体积成组效率会较低。

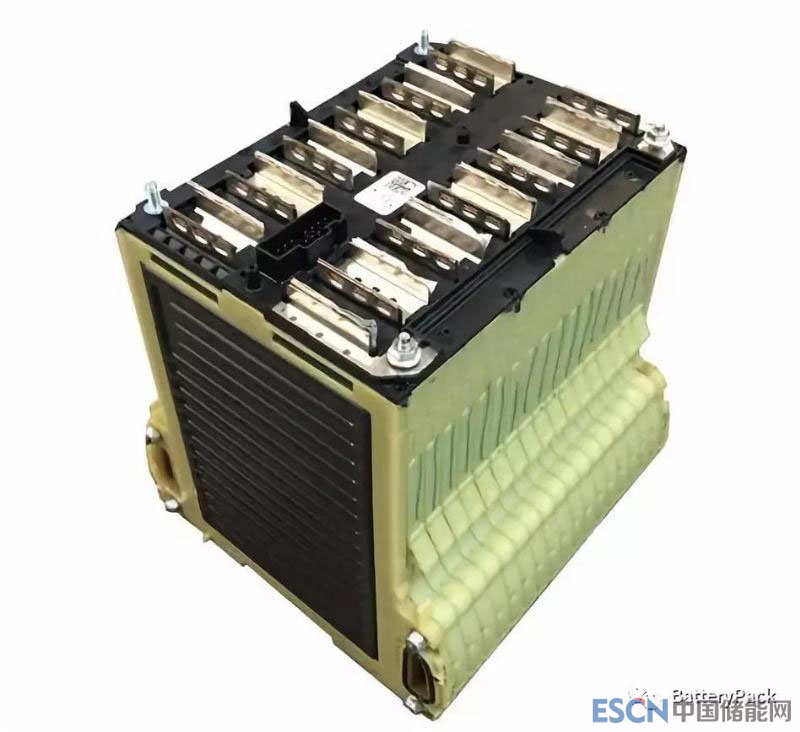

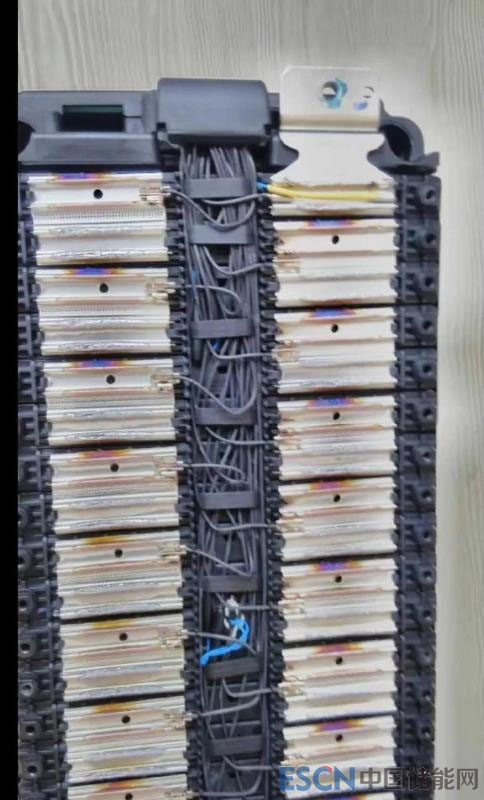

激光焊（1）

激光焊（2）

激光焊接（3）

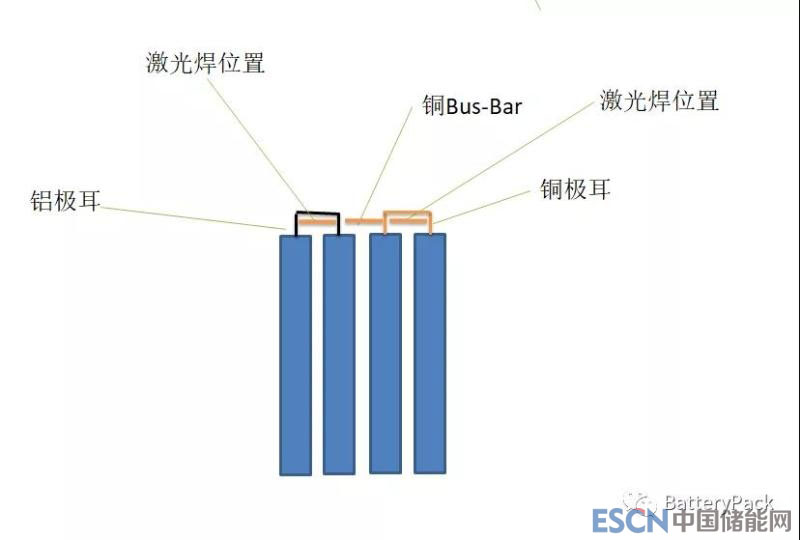

第三种是激光焊接，目前这种方案是应用最广泛的，但是结构上稍有不同，具体结构见下图：

一种是回流排在下，极耳在上，通过焊穿极耳来和底部汇流排连接，另一种是极耳在下，汇流排在上，通过焊穿汇流排来和极耳连接。这两种结构都需要解决的一个难题是异种金属激光焊接。这种焊接方式成组效率也很高，生产速度快。随着异种材料激光焊接的成熟，越来越多的厂家采用这种焊接方案。

明天接着说方壳和圆柱电池模组。
