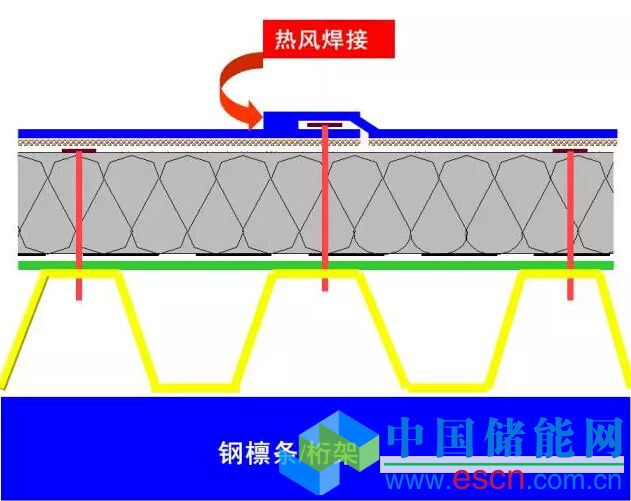

本文着重讨论轻型压型钢板刚性防水屋面，不同于其他屋顶分布式光伏电站项目，本文讨论的屋面采用TPO柔性防水卷材屋面，屋面构造层次自下而上为：钢檩条，钢承板，PE膜，保温层，TPO卷材。

屋面最外层不是压型钢板，光伏系统支撑结构不能采用夹具固定于屋面上，只能通过配重放置于屋面，或通过连接件穿透保温层，连接于下部结构上。各种形式比较如下：

1.配重法

此方案不破坏原屋面防水屋，采用配重块的形式放置在屋面上，配重块不与原屋面连接，配重块与屋面连接处增加SBS防水卷材隔开，以保护原有屋面不被破坏。但为了抵消风吸力，光伏系统及配重的单位面积均布荷载增加0.36KN/m2，一般会超出原结构屋面荷载的设计取值。

2.与钢承板连接

连接构件穿过屋面柔性防水层及保温层，与钢承板连接。为了受力均匀，每块钢承板都需与支撑结构连接，这样，屋面将有大量的连接构件穿透防水层及保温层，具有极大的漏水隐患。

3.与屋面檩条连接

连接构件穿过屋面柔性防水层、保温层、钢承板，与屋面檩条连接。原设计屋面未预留连接孔，现场打孔难度较大。此外，檩条上翼缘的连接孔洞将削弱檩条截面，影响檩条承载力。

4.与钢屋架或屋面钢梁连接

连接构件穿过屋面系统，与钢屋架或屋面钢梁连接。此种连接方式传力直接，对钢承板及檩条受力性能均无影响，并且屋面穿透点较少，有利于防水。此方案需控制光伏系统支撑结构的重量，以免超出下部结构的承载力。此外，与钢屋架或屋面钢梁的连接须现场焊接，为避免对主结构的损伤，须选用合适的焊接工艺，必要时需设置临时支撑。

综合比较，建议采用与屋架或屋面钢梁直接连接的方式安装屋面光伏支撑结构。

原标题:压型钢板屋面光伏电站项目连接形式讨论
