中国储能网讯：一、前言

能源(Energy Source )亦称能量资源或能源资源，为人类的生产和生活提供各种能力和动力的物质资源，是国民经济的重要物质基础，未来国家命运取决于能源的掌控。能源的开发和有效利用程度以及人均消费量是生产技术和生活水平的重要标志。

风能作为一种清洁的可再生能源，越来越受到世界各国的重视。其蕴量巨大，全球的风能约为2.74×109GW，其中可利用的风能为2×107GW，比地球上可开发利用的水能总量还要大10倍。风很早就被人们利用--主要是通过风车来抽水、磨面等，而现在，人们感兴趣的是如何利用风来发电，以及如何才能发电量最大化。

电流传感器作为主要的检测元件，在其中起到至关重要的作用。

二、开环电流传感器的原理

计算公式：原边电流IP产生的磁通被高品质磁芯聚集在磁路中，霍尔元件固定在很小的气隙中，对磁通进行线性检测，霍尔器件输出的霍尔电压经过特殊电路处理后，副边输出与原边波形一致的跟随输出电压，此电压能够精确反映原边电流的变化。

三、开环电流传感器的技术指标

型号Model： JCE500-AXS 600-AXS 850-AXS 1000-AXS 1500-AXS 2000-AXS 2500-AXS

额定测量电流IPN： 500 600 850 1000 1500 2000 2500 A

测量范围IP： 1500 1800 2550 3000 4500 5000 5000 A

额定测量输出VM： 4V

电源电压Vcc(±5%)： ±15V(±5%)

电流消耗IC： ≤+20/-15mA

精度X： —准确度 XG(@ VPN,TA=+25℃)： ±1%

—非线性度εL(@ VPN，TA=+25℃)： ±1%

—零点偏移VO： ≤±20mV(@+25℃)

—温度漂移 VOT： ≤±1mV/K

—响应时间 tr (@90% of VP max)： ≤5.5us

—工作频率 f： DC-25KHz

耐压Vd： 一次侧回路对二次侧回路之间耐压： 5kV/50Hz/1min

工作温度TA： -25?C~+85?C

储存温度TS： -25?C~+85?C

输出阻抗ROUT： <100Ω

重量m： 460g×(1±10%)

标准： EN50178

四、开环电流传感器使用时注意的问题

1、选择传感器时注意产品的使用环境温度，工业级的不能满足基本要 求，必须是-40°C——85°C;

2、对于海拔的要求在3500米以上;

3、选择传感器时量程可以适当的稍大些，留些产品过载的余地;

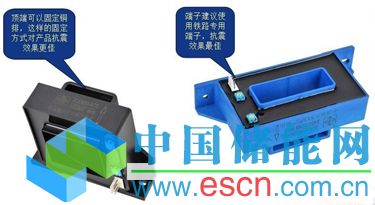

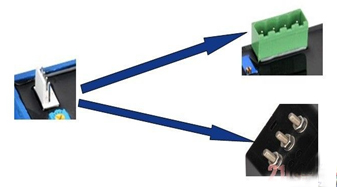

4、对于端子的选择应尽可能的使用铁路专用的抗震型端子，避免在风电变流器运输途中或者使用中无法承受强震而脱落，如下图：

原标题:风力发电中开环电流传感器的选择
